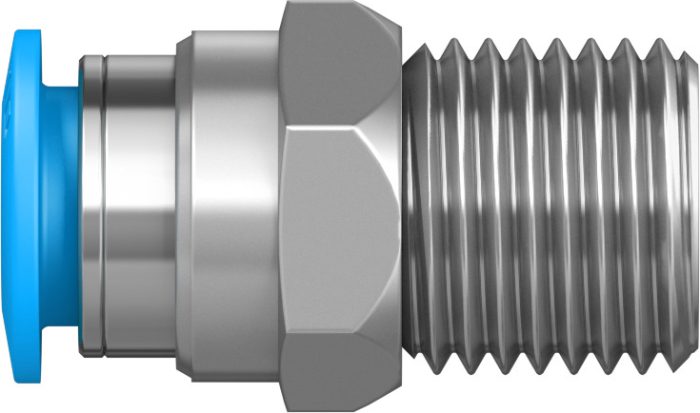

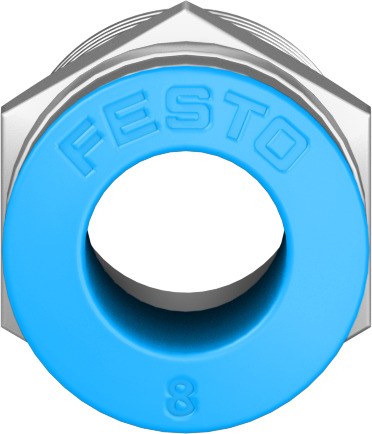

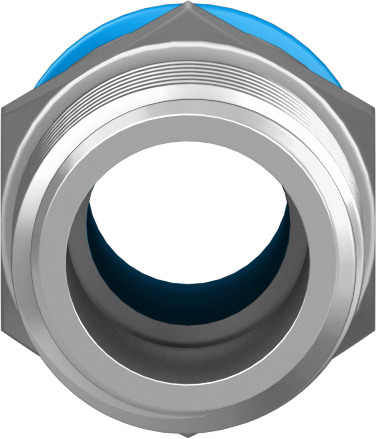

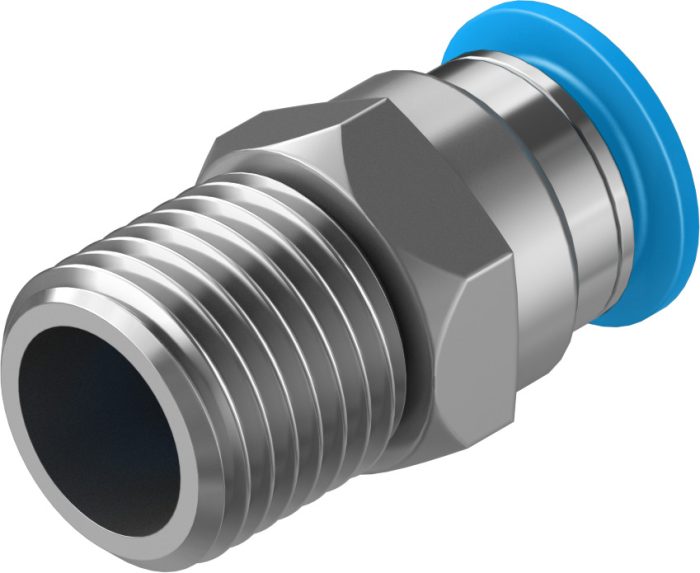

QS-1/4-8 – Çabuk Bağlantı Rakoru

Açıklama

Boyut : Standart
Nominal genişlik : 7 mm
Vida dişli muyluda conta türü : Kaplama
Montaj konumu : herhangi bir
Tasarım : düz şekil
Hazne boyutu : 10
Tasarım : İtme-çekme prensibi
Komple sıcaklık aralığı çalışma basıncı : -0.095 MPa … 0.6 MPa
Komple sıcaklık aralığı çalışma basıncı : -0.95 Bar … 6 Bar
Komple sıcaklık aralığı çalışma basıncı : -13.775 000032 … 87 000032
Sıcaklığa bağlı çalışma basıncı : -0.095 MPa … 1.4 MPa
Sıcaklığa bağlı çalışma basıncı : -0.95 Bar … 14 Bar
Sıcaklığa bağlı çalışma basıncı : -13.775 000032 … 203 000032
Denizcilik sınıflandırması : bkz. sertifika
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava Üreticinin www.festo.com adresindeki beyanı uyarınca su
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -10 °C … 80 °C
Nominal sıkma torku : 9 Nm
Nominal sıkma torkuna tolerans : ±% 20
Ürün ağırlığı : 14 Gram
Montaj türü : Dış altıgen SW14
Pnömatik bağlantı 1 : Erkek diş R1/4
Pnömatik bağlantı 2 : dış çapı Ø 8 mm olan hortum için
Gevşetme halkası rengi : mavi
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : Pirinç, nikel kaplı
Gevşetme halkası malzemesi : POM
Hortum contası malzemesi : NBR
Hortum kelepçesi segmenti malzemesi : yüksek alaşımlı paslanmaz çelik
