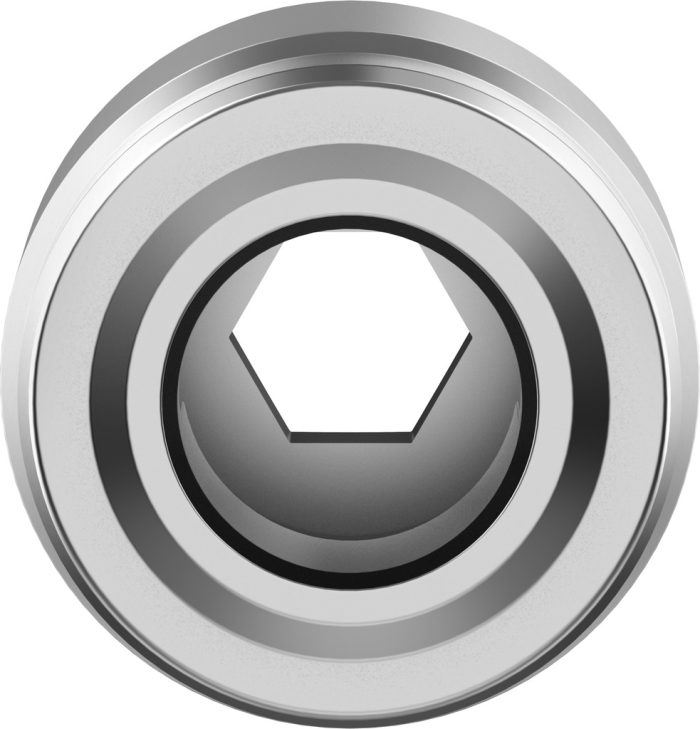

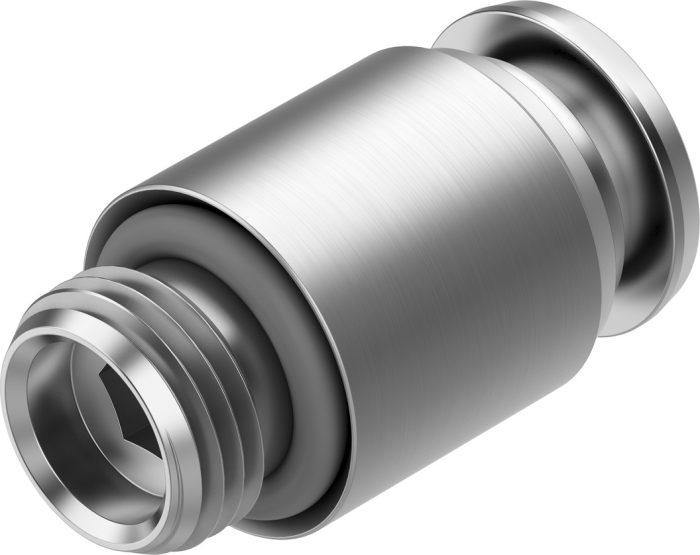

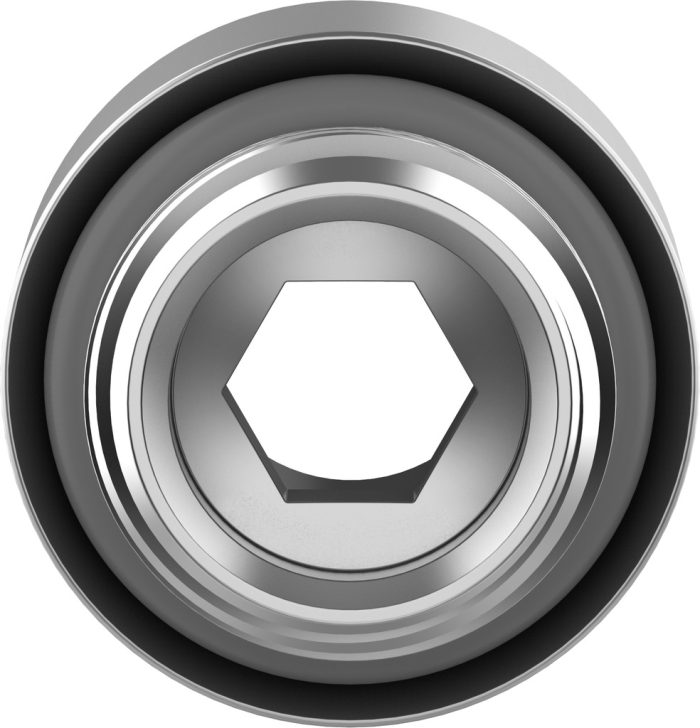

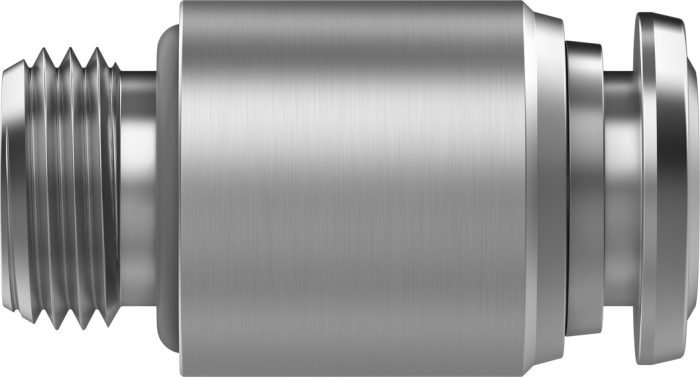

NPQR-DK-G18-Q6 – Çabuk Bağlantı Rakoru

Açıklama

Boyut : Standart
Nominal genişlik : 4.2 mm
Hortum yerleştirme derinliği : 16 mm
Vida dişli muyluda conta türü : Sızdırmazlık halkası
Montaj konumu : herhangi bir
Tasarım : düz şekil
Hazne boyutu : 1
Tasarım : İtme-çekme prensibi
Sembol : 00997424
Komple sıcaklık aralığı çalışma basıncı : -0.095 MPa … 1.6 MPa
Komple sıcaklık aralığı çalışma basıncı : -0.95 Bar … 16 Bar
Komple sıcaklık aralığı çalışma basıncı : -13.775 000032 … 232 000032
Çalışma basıncına ilişkin not : Su: 0 – 80 °C’de maks. 0,7 MPa
Sertifikayi düzenleyen kuruluş : NSF C0556009
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava Su (sıvı, buzsuz)
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Korozyon direnci sınıfı KBK : 4 – oldukça yoğun korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 4
Gıdaya uygunluk : bkz. Uygunluk Beyanı NSF/ANSI 169
Ortam sıcaklığı : -20 °C … 150 °C
Nominal sıkma torku : 6 Nm
Nominal sıkma torkuna tolerans : ±% 20
Ürün ağırlığı : 11.4 Gram
Montaj türü : Alyan anahtarı SW4
Pnömatik bağlantı 1 : Erkek diş G1/8
Pnömatik bağlantı 2 : dış çapı Ø 6 mm olan hortum için
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : yüksek alaşımlı paslanmaz çelik
Diş contası malzemesi : FPM
Tutma halkası malzemesi : yüksek alaşımlı paslanmaz çelik
Gevşetme halkası malzemesi : yüksek alaşımlı paslanmaz çelik
Hortum contası malzemesi : FPM
Hortum kelepçesi segmenti malzemesi : yüksek alaşımlı paslanmaz çelik
Destek halkası malzemesi : PPSU
