MS6-SV-1/2-C-10V24-S – Basınçlandırma ve hava Tahliye Valfi|Basınç oluşumu ve havalandırma valfi

Açıklama

Seri : MS
Boyut : 6
Izgara ölçüsü : 62 mm
Güvenlik fonksiyonu : Hava tahliyesi Beklenmeyen başlatmanın önlenmesi (basınçlandırma)
Performans seviyesi (PL) : Tahliye / Kategori 1, Performans Seviyesi c Beklenmeyen başlatmanın önlenmesi (basınçlandırma) / Kategori 1, Performans Düzeyi c
Zorunlu dinamizasyon hakkında not : Anahtarlama frekansı en az 1/ay
Tasarım : Piston sürgüsü
Kesişmesiz : evet
Çalıştırma türü : elektrikli
Pilot hava beslemesi : dahili
Sızdırmazlık prensibi : yumuşak
Hava tahliye fonksiyonu : kısılamaz
Manuel kumanda : Pilot solenoid valfte: Basınçlandırma ve hava tahliye valfinde basmalı: kilitlemeli, yay dönüşlü
Geri alma türü : mekanik yay
Kontrol türü : pilot kumandalı

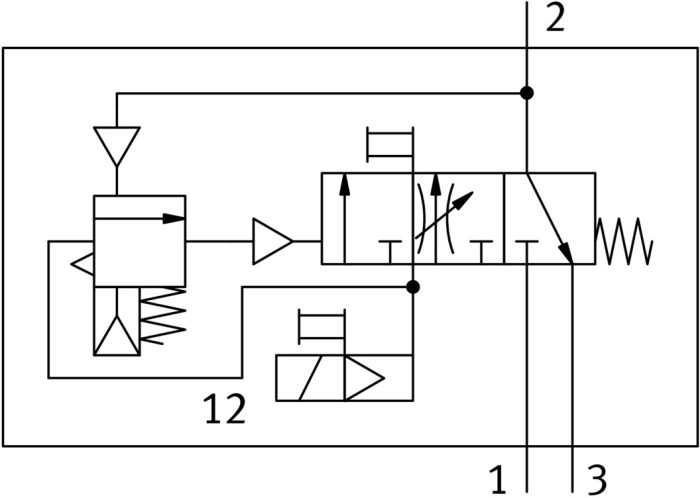

Sembol : 00995813
Valf fonksiyonu : 3/2 kapalı tek bobinli Basınçlandırma işlevi
Çalışma basıncı : 0.3 MPa … 1 MPa
Çalışma basıncı : 3 Bar … 10 Bar
C değeri : 23.2 000022
b değeri : 0.4
Standart anma debisi : 5700 l/min
Normal akış hızı hava tahliyesi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) : 7600 l/min
Kapama anahtarlama süresi : 65 ms
Açma anahtarlama süresi : 370 ms
Devreye girme süresi : 100%
Bobin karakteristik değerleri : 24 V DC: 1,8 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
Malzeme hakkında not : RoHS uyumlu
LABS uygunluğu : VDMA24364-B1/B2-L
Koruma türü : IP65 soketli
Akışkan sıcaklığı : 0 °C … 60 °C
Ortam sıcaklığı : 0 °C … 60 °C
Depolama sıcaklığı : -10 °C … 60 °C
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
CE işareti (bkz. Uygunluk Beyanı) : AB makine direktifine göre
Gıdaya uygunluk : bkz. Gelişmiş yapı malzemesi bilgisi
Montaj türü : isteğe bağlı olarak: Hat kurulumu aksesuarlarla
Montaj konumu : herhangi bir
Ürün ağırlığı : 1006 Gram
Pnömatik bağlantı 1 : G1/2
Pnömatik bağlantı 2 : G1/2
Pnömatik bağlantı 3 : G3/4
Elektrik bağlantısı : 2 kutuplu C formu Soket EN 175301-803 uyarınca
Gövde malzemesi : Alüminyum pres döküm
Sızdırmazlık elemanları malzemesi : NBR
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
