MS12-LR-G-PE6 – Regülatör

Açıklama

Boyut : 12
Seri : MS
Montaj konumu : herhangi bir
Tasarım : pilot kumandalı diyaframlı regülatör valfi
Regülatör işlevi : Sabit çıkış basıncı ön basınç kompanzasyonu ile ikincil hava tahliyesi ile ters akım davranışı ile

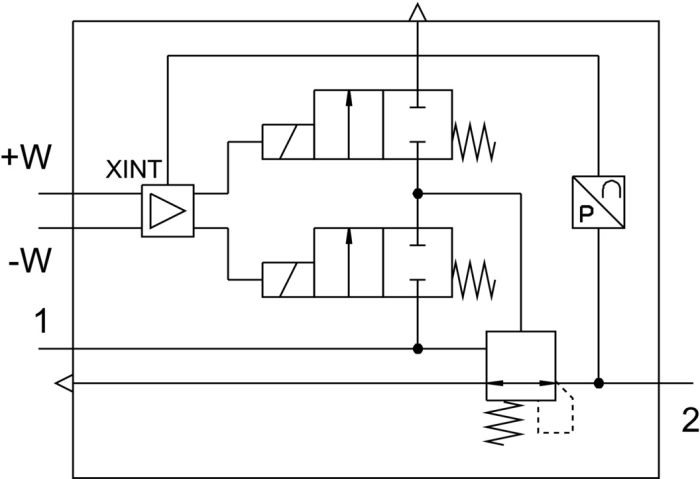

Sembol : 00991856
Basınç göstergesi : manometre ile
Çalışma basıncı : 0.115 MPa … 0.8 MPa
Çalışma basıncı : 1.15 Bar … 8 Bar
Basınç kontrol aralığı : 0.15 Bar … 6 Bar
Maks. basınç histerezi : 0.004 MPa
Maks. basınç histerezi : 0.04 Bar
Maks. basınç histerezi : 0.58 000032
İkincil hava tahliyesi akışı : ≤600 l/min
Standart anma debisi : 12000 l/min … 21000 l/min
Çalışma gerilimi aralığı DC : 21.6 V … 26.4 V
Maks. elektrik güç tüketimi : 3.6 W
Maks. akım tüketimi : 0.15 A
Nominal çalışma gerilimi DC : 24 V
Artakalan dalgalanma : % 10
Analog giriş sinyal aralığı : 0 – 10 V
KC işareti : KC-EMC
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Depolama sıcaklığı : -10 °C … 60 °C
Akışkan sıcaklığı : 10 °C … 50 °C
Koruma türü : IP65
Ortam sıcaklığı : 10 °C … 50 °C
Ürün ağırlığı : 4000 Gram
Montaj türü : isteğe bağlı olarak: Hat kurulumu montaj köşebenti ile
Pnömatik bağlantı 1 : Bağlantı plakası
Pnömatik bağlantı 2 : Bağlantı plakası
Kapak malzemesi : PA
Malzeme hakkında not : RoHS uyumlu
Alt kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : NBR
Yay malzemesi : yay çeliği
Gövde malzemesi : Alüminyum pres döküm
Diyafram malzemesi : NBR
Valf pistonu malzemesi : Dövme alüminyum alaşım NBR yüksek alaşımlı paslanmaz çelik
