MFH-3-1/8-S – Selenoid valf

Açıklama

Valf fonksiyonu : 3/2 kapalı tek bobinli
Çalıştırma türü : elektrikli
Yapı genişliği : 26 mm
Standart anma debisi : 500 l/min
Pnömatik çalışma bağlantısı : G1/8
Çalışma gerilimi : bobin aracılığıyla, ayrıca sipariş edilmelidir
Çalışma basıncı : -0.095 MPa … 1 MPa
Çalışma basıncı : -0.95 Bar … 10 Bar
Tasarım : Plaka yuvası
Geri alma türü : mekanik yay
Ruhsat : c UL us – Tanınan (OL)
Koruma türü : IP65
Nominal genişlik : 5 mm
Izgara ölçüsü : 27 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici
Akış yönü : tersine çevrilebilir

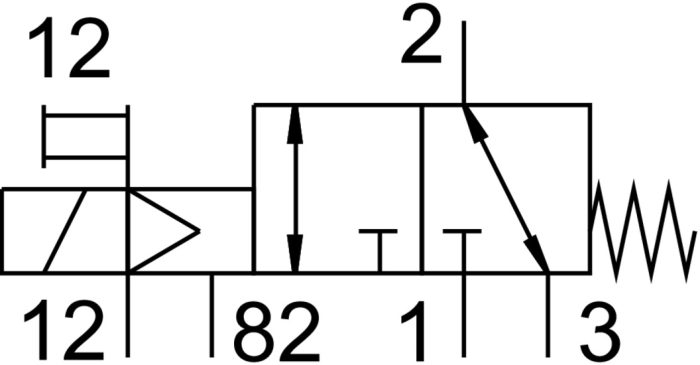

Sembol : 00992879
Örtüşme : negatif kapsama
Kontrol basıncı : 0.1 MPa … 0.8 MPa
Kontrol basıncı : 1 Bar … 8 Bar
Kapama anahtarlama süresi : 33 ms
Açma anahtarlama süresi : 9 ms
0 sinyalinde maks. pozitif test palsı : 2200 µs
1 sinyalide maks. negatif test palsı : 3700 µs
Bobin karakteristik değerleri : Bkz. ayrı olarak sipariş edilecek bobin
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Depolama sıcaklığı : -20 °C … 60 °C
Akışkan sıcaklığı : -10 °C … 60 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -5 °C … 40 °C
Ürün ağırlığı : 240 Gram
Elektrik bağlantısı : F bobini aracılığıyla, ayrıca sipariş edilir
Montaj türü : isteğe bağlı olarak: Terminal şeridina geçiş deliği ile
Kontrol tahliye havası bağlantısı 82 : M5
Kontrol havası bağlantısı 12 : M5
Pnömatik bağlantı 1 : G1/8
Pnömatik bağlantı 2 : G1/8
Pnömatik bağlantı 3 : G1/8
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Alüminyum pres döküm
