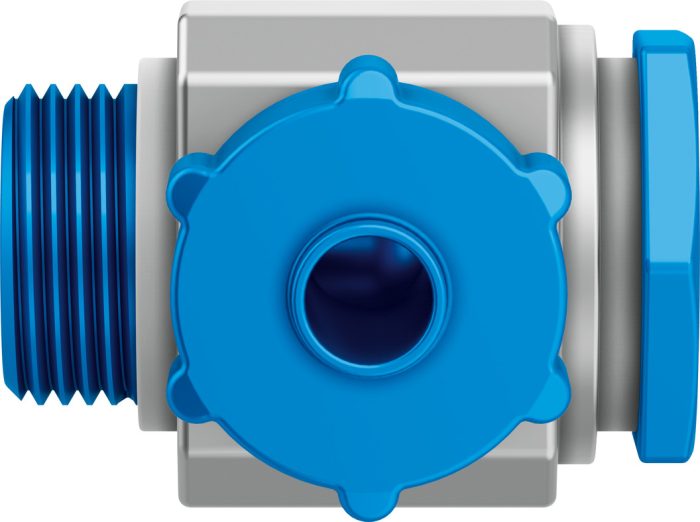

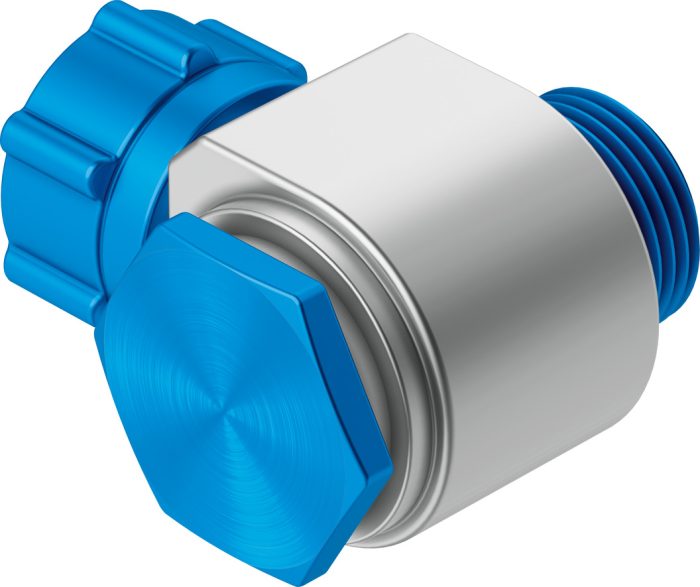

LCK-1/4-PK-6 – Hızlı dirsek bağlantı|Hızlı L bağlantı

Açıklama

Nominal genişlik : 4.9 mm
Vida dişli muyluda conta türü : Sızdırmazlık halkası
Montaj konumu : herhangi bir
Tasarım : L şekli
Hazne boyutu : 10
Komple sıcaklık aralığı çalışma basıncı : -0.095 MPa … 1 MPa
Komple sıcaklık aralığı çalışma basıncı : -0.95 Bar … 10 Bar
Komple sıcaklık aralığı çalışma basıncı : -13.775 000032 … 145 000032
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -10 °C … 60 °C
Nominal sıkma torku : 11 Nm
Nominal sıkma torkuna tolerans : ±% 10
Pnömatik bağlantı 1 : Erkek diş G1/4
Pnömatik bağlantı 2 : dış çapı Ø 8 mm olan hortum için somunlu iç çapı Ø 6 mm olan geçmeli nipel için
Somun malzemesi : Dövme alüminyum alaşım, eloksallı
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık halkası malzemesi : PA takviyeli TPE-U(PU)
İçi boş cıvata malzemesi : Dövme alüminyum alaşım, eloksallı
Döner eklem malzemesi : Çinko pres döküm
