HPVS-10-10-A – Ayırma modülü

Açıklama

Strok : 10 mm
Piston çapı : 10 mm
Maks. değişim doğruluğu : 0.3 mm
Maks. pim boşluğu Sx : 0.05 mm
Maks. pim döngüsü Sz : 0.03 mm
Maks. tutma çenesi açısı boşluğu ax : 0.12 drc
Maks. tutma çene açısı boşluğu ay : 0.2 drc
Maks. tutma çenesi boşluğu az : 0.262 drc
Dış parmakların sabitlenmesi : Geçiş deliği
Sönümleme : sönümleme yok
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tasarım : Piston mili dönmeye karşı emniyete alınmış
Konum algılama : yaklaşım sensörü için

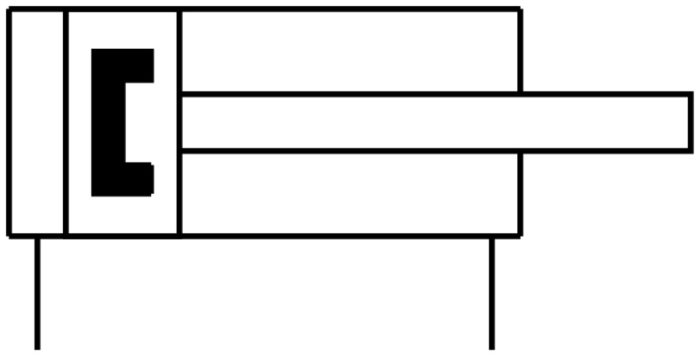

Sembol : 00991216
Dönmeye karşı koruma/kılavuz : Kare kılavuz
Çalışma basıncı : 3 Bar … 8 Bar
Dışarı çıkma süresi : 16 ms
İçeri sürme süresi : 30 ms
Tekrarlama hassasiyeti : 0.05 mm
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Ortam sıcaklığı : 5 °C … 60 °C
Parmaktaki maks. kuvvet Fz statik : 75 N
Parmaktaki maks. moment Mr statik : 3 Nm
Parmaktaki maks. moment Mx statik : 3 Nm
Parmaktaki maks. moment My statik : 3 Nm
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 35 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 45 N
Ürün ağırlığı : 90 Gram
Harici tutma parmağı başına maks. kütle : 56 Gram
Alternatif bağlantılar : M3
Montaj türü : isteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
