HPV-22-30-A – Ayırma Modülü

Açıklama

Strok : 30 mm
Piston çapı : 22 mm
Maks. değişim doğruluğu : 0.3 mm
Maks. pim boşluğu Sx : 0.05 mm
Maks. pim döngüsü Sz : 0.03 mm
Maks. tutma çenesi açısı boşluğu ax : 0.06 drc
Maks. tutma çene açısı boşluğu ay : 0.11 drc
Maks. tutma çenesi boşluğu az : 0.12 drc
Dış parmakların sabitlenmesi : Geçiş deliği
Sönümleme : sönümleme yok
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tasarım : Çift piston Piston mili Sürgülü vana dönmeye karşı emniyete alınmış
Konum algılama : yaklaşım sensörü için
yarım döngü : 152.4 ms

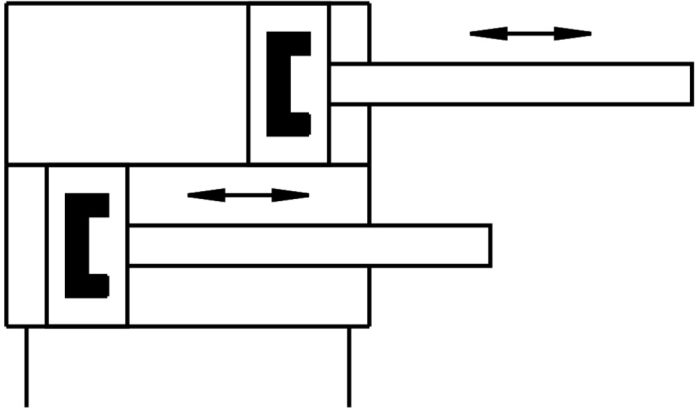

Sembol : 00991914
Dönmeye karşı koruma/kılavuz : Kare kılavuz
Çevrim zamanı : 304.8 ms
Çalışma basıncı : 3 Bar … 8 Bar
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Ortam sıcaklığı : 5 °C … 60 °C
Parmaktaki maks. kuvvet Fz statik : 180 N
Parmaktaki maks. moment Mr statik : 9 Nm
Parmaktaki maks. moment Mx statik : 9 Nm
Parmaktaki maks. moment My statik : 9 Nm
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 180 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 225 N
Ürün ağırlığı : 950 Gram
Harici tutma parmağı başına maks. kütle : 395 Gram
Alternatif bağlantılar : M5
Montaj türü : isteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile
Pnömatik bağlantı : M5
