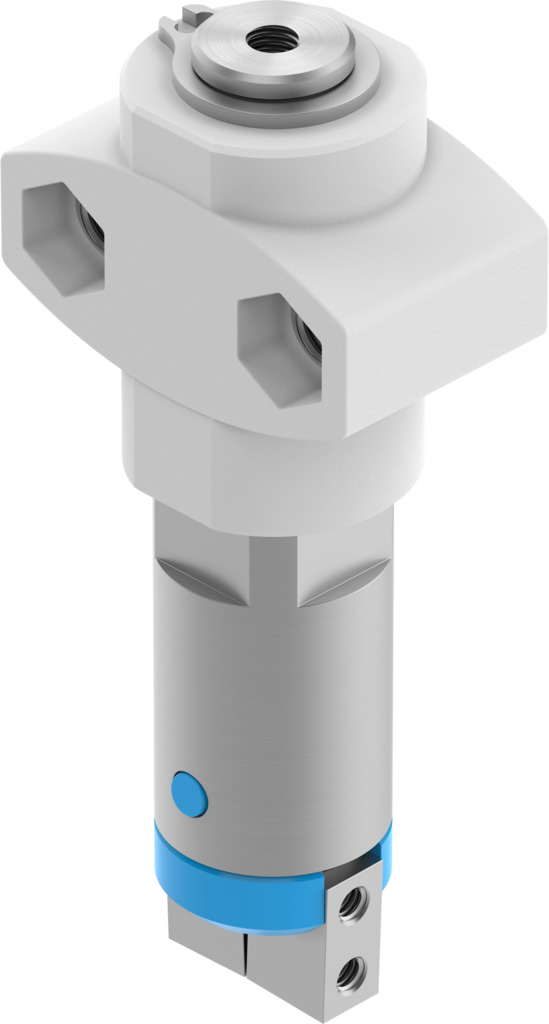

HGWM-08-EZ-G6 – Açısal tutucu

Açıklama

Boyut : 8
Maks. tutma çenesi açı boşluğu ax, ay : 0.5 drc
Maks. tutma çenesi boşluğu Sz : 0.03 mm
Maks. açılma açısı : 14 drc
Tutucu tekrarlama hassasiyeti : ≤0.02 mm
Tutma çenesi sayısı : 2
Tahrik türü : pnömatik
Çalışma şekli : tek etkili kapalı
Tutucu işlevi : Açı
Tutma kuvveti güvencesi : hariç
Tasarım : Eğik düzlem
Konum algılama : Yok

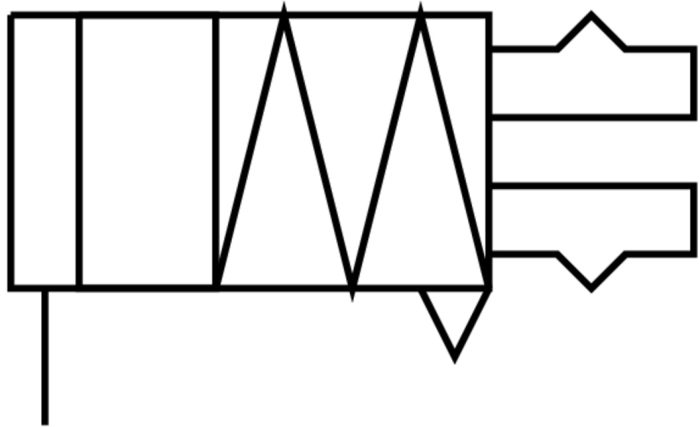

Sembol : 00991898
Çalışma basıncı : 2 Bar … 8 Bar
Maks. çalışma frekansı tutucusu : 4 hz
0,6 MPa’da (6 bar, 87 psi) min. açma süresi : 1 ms
0,6 MPa’da (6 bar, 87 psi) min. kapanma süresi : 2.5 ms
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Ortam sıcaklığı : 5 °C … 60 °C
Yay kuvveti strok dengelemesi : 4 N … 6 N
Yay geri dönüş torku : 0.006 Nm
0,6 MPa (6 bar, 87 psi)’da toplam tutma torku, açma : 24 000028
Tutma çenesindeki maks. kuvvet Fz statik : 7 N
Tutma çenesindeki maks. moment Mx statik : 0.2 Nm
Tutma çenesindeki maks. moment My statik : 0.2 Nm
Tutma çenesindeki maks. moment Mz statik : 0.2 Nm
Ürün ağırlığı : 23 Gram
Montaj türü : dişi diş ile
Pnömatik bağlantı : M3
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : POM
Gövde malzemesi : yüksek alaşımlı paslanmaz çelik
Tutma çenelerii malzemesi : yüksek alaşımlı çelik
