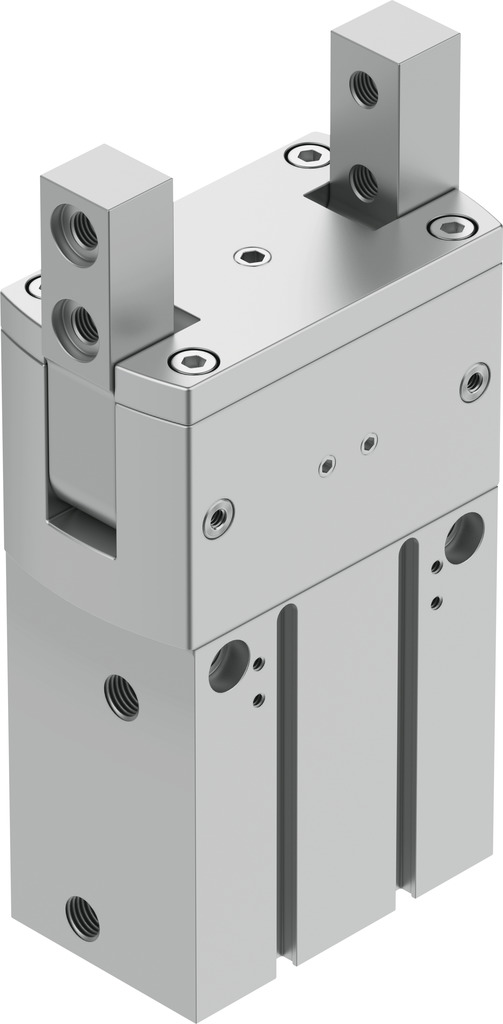

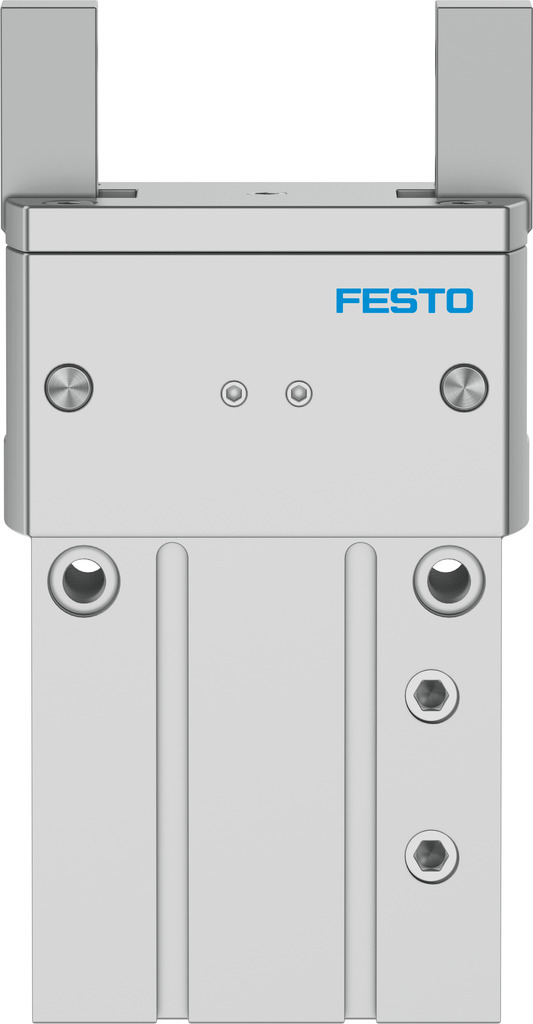

HGRT-40-A-G2 – Radyal tutucu

Açıklama

Boyut : 40
Maks. değişim doğruluğu : ≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay : ≤0.1 drc
Maks. açılma açısı : 180 drc
Dönme simetrisi : ≤0.2 mm
Tutucu tekrarlama hassasiyeti : ≤0.02 mm
Tutma çenesi sayısı : 2
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tutucu işlevi : Radyal
Tutma kuvveti güvencesi : kapanma sırasında
Tasarım : zorunlu hareket dizesi
Konum algılama : yaklaşım sensörü için endüktif sensörler için
Sembol : 00991895
Çalışma basıncı : 4 Bar … 8 Bar
Maks. çalışma frekansı tutucusu : ≤2 hz
0,6 MPa’da (6 bar, 87 psi) min. açma süresi : 370 ms
0,6 MPa’da (6 bar, 87 psi) min. kapanma süresi : 270 ms
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : 5 °C … 60 °C
Kütle atalet momenti : 15.26 000018
Tutma çenesindeki maks. kuvvet Fz statik : 400 N
Tutma çenesindeki maks. moment My statik : 17.5 Nm
Tutma çenesindeki maks. moment Mz statik : 1.6 Nm
Kılavuz elemanları tekrar yağlama aralığı : 10 scycle
Ürün ağırlığı : 1770 Gram
Montaj türü : dişi dişli ve merkezleme manşonlu
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı
Tutma çenelerii malzemesi : Güçlendirilmiş çelik
