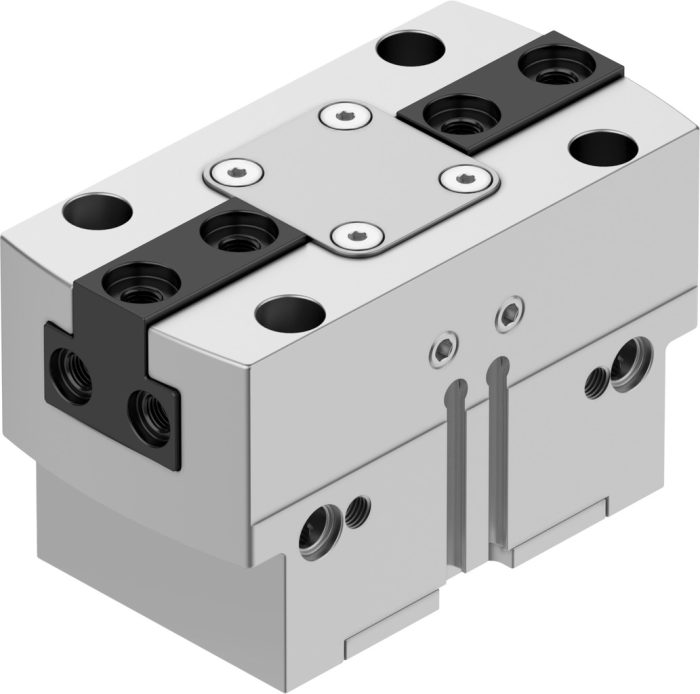

HGPT-35-A-B – Paralel tutucu

Açıklama

Boyut : 35
Tutma çenesi başına strok : 8 mm
Maks. değişim doğruluğu : ≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay : ≤0.1 drc
Maks. tutma çenesi boşluğu Sz : ≤0.02 mm
Dönme simetrisi : ≤0.2 mm
Tutucu tekrarlama hassasiyeti : ≤0.05 mm
Tutma çenesi sayısı : 2
Tahrik türü : pnömatik
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tutucu işlevi : Paralel
Tutma kuvveti güvencesi : hariç
Tasarım : Eğik düzlem zorunlu hareket dizesi
Konum algılama : yaklaşım sensörü için
Sembol : 00991894
0,6 MPa’da (6 bar, 87 psi) toplam tutma kuvveti, açma : 490 N
0,6 MPa’da (6 bar, 87 psi) toplam tutma kuvveti, kapatma : 458 N
Çalışma basıncı : 3 Bar … 8 Bar
Çalışma basıncı sızdırmazlık havası : 0 Bar … 0.5 Bar
Maks. çalışma frekansı tutucusu : ≤3 hz
0,6 MPa’da (6 bar, 87 psi) min. açma süresi : 36 ms
0,6 MPa’da (6 bar, 87 psi) min. kapanma süresi : 67 ms
Harici tutma parmağı başına maks. kütle : 180 Gram
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Koruma türü : IP40
Ortam sıcaklığı : 5 °C … 60 °C
0,6 MPa’da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti : 245 N
0,6 MPa’da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti : 229 N
Kütle atalet momenti : 2.807 000018
Tutma çenesindeki maks. kuvvet Fz statik : 1800 N
Tutma çenesindeki maks. moment Mx statik : 80 Nm
Tutma çenesindeki maks. moment My statik : 60 Nm
Tutma çenesindeki maks. moment Mz statik : 50 Nm
Kılavuz elemanları tekrar yağlama aralığı : 5 scycle
Ürün ağırlığı : 490 Gram
Montaj türü : isteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile geçiş deliği ve saplama ile dişi dişli ve saplamalı
Sızdırmazlık havası pnömatik bağlantı : M5
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : yüksek alaşımlı paslanmaz çelik
Gövde malzemesi : Eloksallı alüminyum
Tutma çenelerii malzemesi : Güçlendirilmiş çelik
