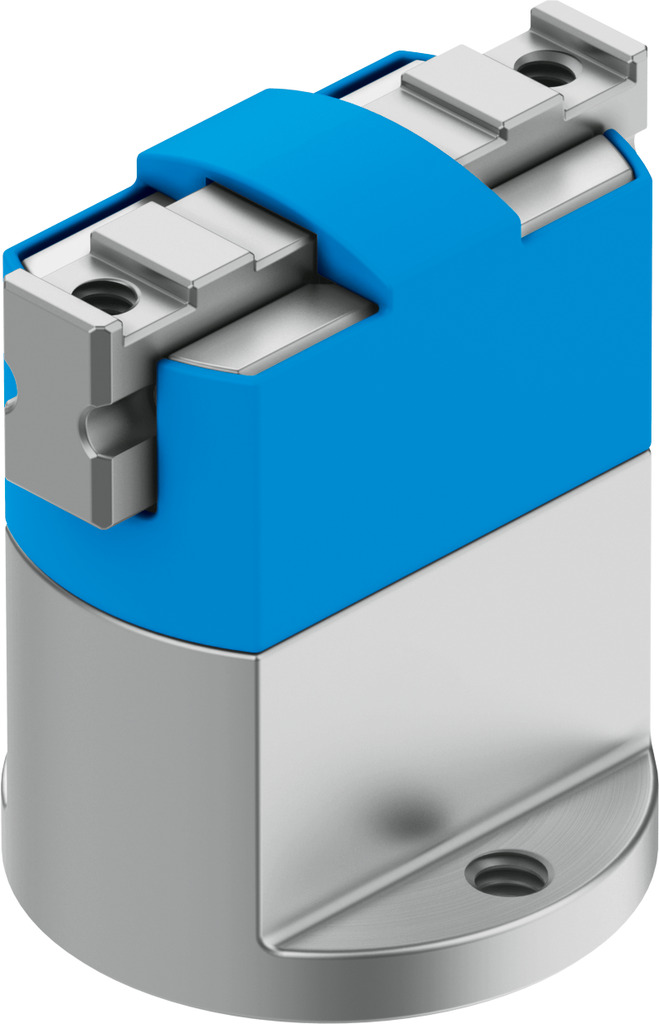

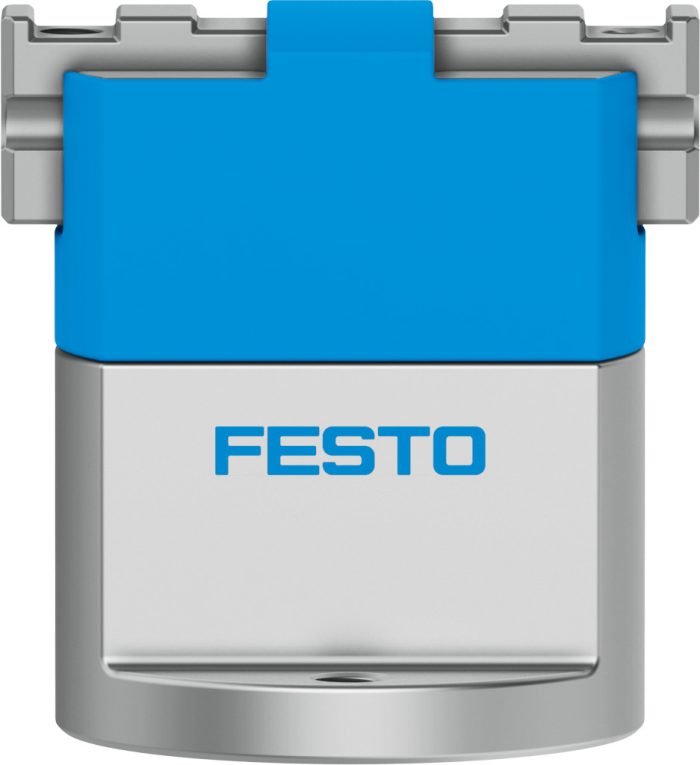

HGPM-08-EO-G9 – Paralel tutucu

Açıklama

Boyut : 8
Tutma çenesi başına strok : 2 mm
Maks. değişim doğruluğu : 0.2 mm
Dönme simetrisi : 0.15 mm
Tutucu tekrarlama hassasiyeti : ≤0.05 mm
Tutma çenesi sayısı : 2
Tahrik türü : pnömatik
Çalışma şekli : tek etkili Açık
Tutucu işlevi : Paralel
Tutma kuvveti güvencesi : hariç
Tasarım : Eğik düzlem
Konum algılama : Yok
Sembol : 00991897
0,6 MPa’da (6 bar, 87 psi) toplam tutma kuvveti, açma : 16 N
Çalışma basıncı : 4 Bar … 8 Bar
Maks. çalışma frekansı tutucusu : 4 hz
0,6 MPa’da (6 bar, 87 psi) min. açma süresi : 4.9 ms
0,6 MPa’da (6 bar, 87 psi) min. kapanma süresi : 2.3 ms
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B2-L
Ortam sıcaklığı : 5 °C … 60 °C
0,6 MPa’da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti : 8 N
Tutma çenesindeki maks. kuvvet Fz statik : 10 N
Tutma çenesindeki maks. moment Mx statik : 0.1 Nm
Tutma çenesindeki maks. moment My statik : 0.1 Nm
Tutma çenesindeki maks. moment Mz statik : 0.1 Nm
Ürün ağırlığı : 18 Gram
Montaj türü : dişi diş ile
Pnömatik bağlantı : M3
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : POM
Gövde malzemesi : Dövme alüminyum alaşım, anodize
Tutma çenelerii malzemesi : yüksek alaşımlı çelik
