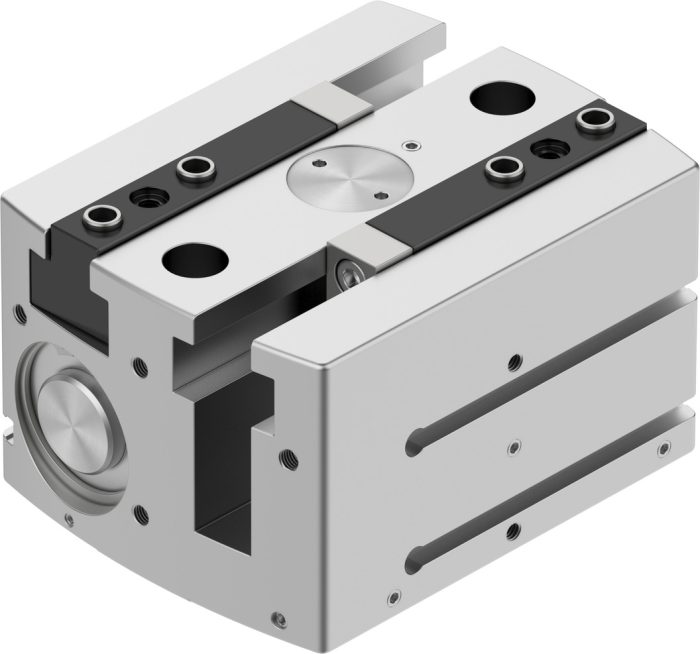

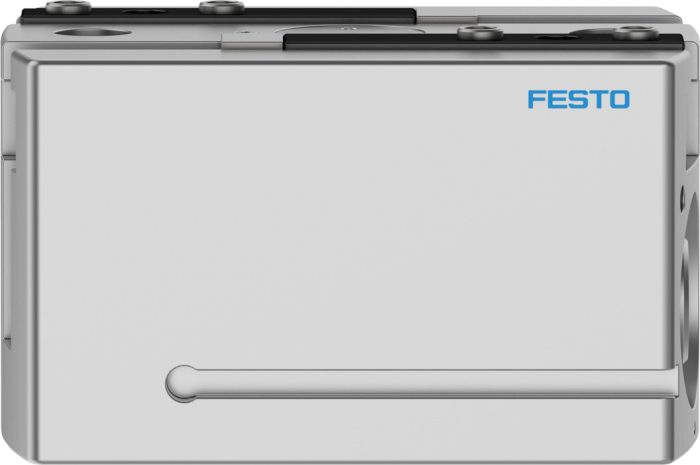

HGPL-40-40-A-B – Paralel tutucu

Açıklama

Boyut : 40
Tutma çenesi başına strok : 40 mm
Maks. değişim doğruluğu : <0.2 mm Maks. tutma çenesi açı boşluğu ax, ay : <0.2 drc Maks. tutma çenesi boşluğu Sz : <0.05 mm Dönme simetrisi : ≤0.2 mm Tutucu tekrarlama hassasiyeti : <0.03 mm Tutma çenesi sayısı : 2 Tahrik türü : pnömatik Montaj konumu : herhangi bir Çalışma şekli : çift etkili Tutucu işlevi : Paralel Tutma kuvveti güvencesi : hariç Tasarım : Çift piston Kılavuz Piston sürgüsü T şekli Kremayer/pinyon Konum algılama : yaklaşım sensörü için Sembol : 00991894 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma : 1038 N 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma : 1216 N Çalışma basıncı : 3 Bar ... 8 Bar Maks. çalışma frekansı tutucusu : <1 hz 0,6 MPa'da (6 bar, 87 psi) min. açma süresi : 238 ms 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi : 205 ms Harici tutma parmağı başına maks. kütle : 420 Gram İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli) Korozyon direnci sınıfı KBK : 2 - orta derece korozyona maruziyet LABS uygunluğu : VDMA24364-B1/B2-L Ortam sıcaklığı : 5 °C ... 60 °C 0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti : 519 N 0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti : 608 N Kütle atalet momenti : 66.83 000018 Tutma çenesindeki maks. kuvvet Fz statik : 2500 N Tutma çenesindeki maks. moment Mx statik : 125 Nm Tutma çenesindeki maks. moment My statik : 80 Nm Tutma çenesindeki maks. moment Mz statik : 100 Nm Kılavuz elemanları tekrar yağlama aralığı : 5 scycle Ürün ağırlığı : 3300 Gram Montaj türü : dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile Pnömatik bağlantı : M5 Malzeme hakkında not : RoHS uyumlu Gövde malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı Tutma çenelerii malzemesi : Güçlendirilmiş çelik
