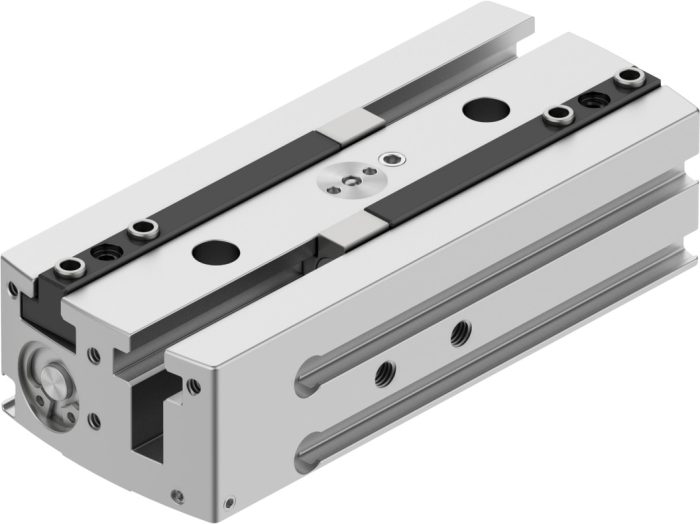

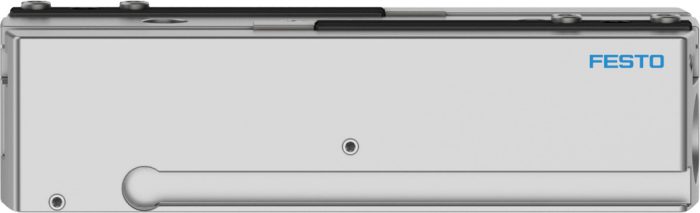

HGPL-14-40-A-B – Paralel tutucu
- Açıklama
- Değerlendirmeler (0)
Açıklama
Açıklama
Boyut : 14
Tutma çenesi başına strok : 40 mm
Maks. değişim doğruluğu : <0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay : <0.2 drc
Maks. tutma çenesi boşluğu Sz : <0.05 mm
Dönme simetrisi : ≤0.2 mm
Tutucu tekrarlama hassasiyeti : <0.03 mm
Tutma çenesi sayısı : 2
Tahrik türü : pnömatik
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tutucu işlevi : Paralel
Tutma kuvveti güvencesi : hariç
Tasarım : Çift piston Kılavuz Piston sürgüsü T şekli Kremayer/pinyon
Konum algılama : yaklaşım sensörü için
Sembol : 00991894
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma : 126 N
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma : 158 N
Çalışma basıncı : 3 Bar ... 8 Bar
Maks. çalışma frekansı tutucusu : <1 hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi : 171 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi : 163 ms
Harici tutma parmağı başına maks. kütle : 80 Gram
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 - orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : 5 °C ... 60 °C
0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti : 63 N
0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti : 79 N
Kütle atalet momenti : 6.69 000018
Tutma çenesindeki maks. kuvvet Fz statik : 500 N
Tutma çenesindeki maks. moment Mx statik : 35 Nm
Tutma çenesindeki maks. moment My statik : 35 Nm
Tutma çenesindeki maks. moment Mz statik : 35 Nm
Kılavuz elemanları tekrar yağlama aralığı : 5 scycle
Ürün ağırlığı : 440 Gram
Montaj türü : dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı
Tutma çenelerii malzemesi : Güçlendirilmiş çelik
