HGL-1/8-1/8-B – Kumanda edilen çek valf

Açıklama

Valf fonksiyonu : açılabilir geri dönüşsüz fonksiyon
Pnömatik bağlantı 1 : G1/8
Pnömatik bağlantı 2 : G1/8
Kontrol havası bağlantısı 21 : G1/8
Çalıştırma türü : pnömatik
Montaj türü : vidalanabilir Erkek diş ile
Çalışma basıncı : 0.05 MPa … 1 MPa
Çalışma basıncı : 0.5 Bar … 10 Bar
Kontrol basıncı : 0.2 MPa … 1 MPa
Kontrol basıncı : 2 Bar … 10 Bar
Kontrol basıncı : 29 000032 … 145 000032
Ortam sıcaklığı : -10 °C … 60 °C
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Denizcilik sınıflandırması : bkz. sertifika
Montaj konumu : herhangi bir

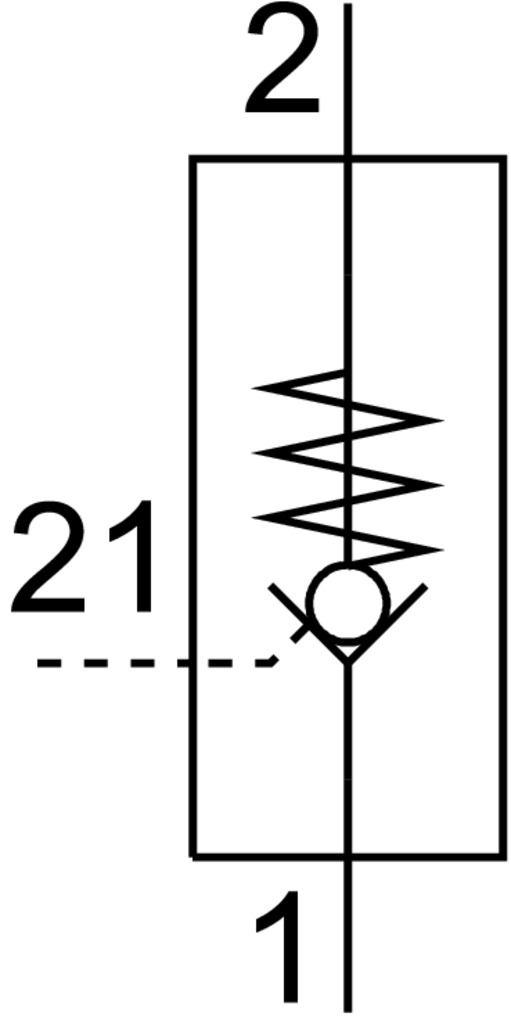

Sembol : 00991456
Normal debi 1-> 2 (6-0) : 430 l/min
Standart anma debisi 1->2 (6-5) : 300 l/min
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 4
Depolama sıcaklığı : -10 °C … 60 °C
Akışkan sıcaklığı : -10 °C … 60 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Nominal sıkma torku : 3.5 Nm
Nominal sıkma torkuna tolerans : ±% 10
Ürün ağırlığı : 26.2 Gram
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
İçi boş cıvata malzemesi : Dövme alüminyum alaşım eloksallı
Gevşetme halkası malzemesi : POM
Geri tepme manşeti malzemesi : NBR
Döner eklem malzemesi : Çinko pres döküm
