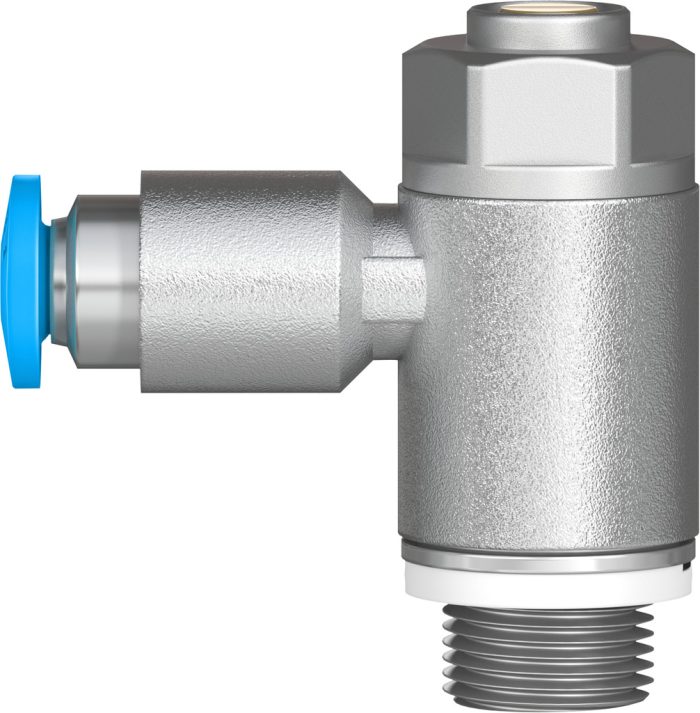

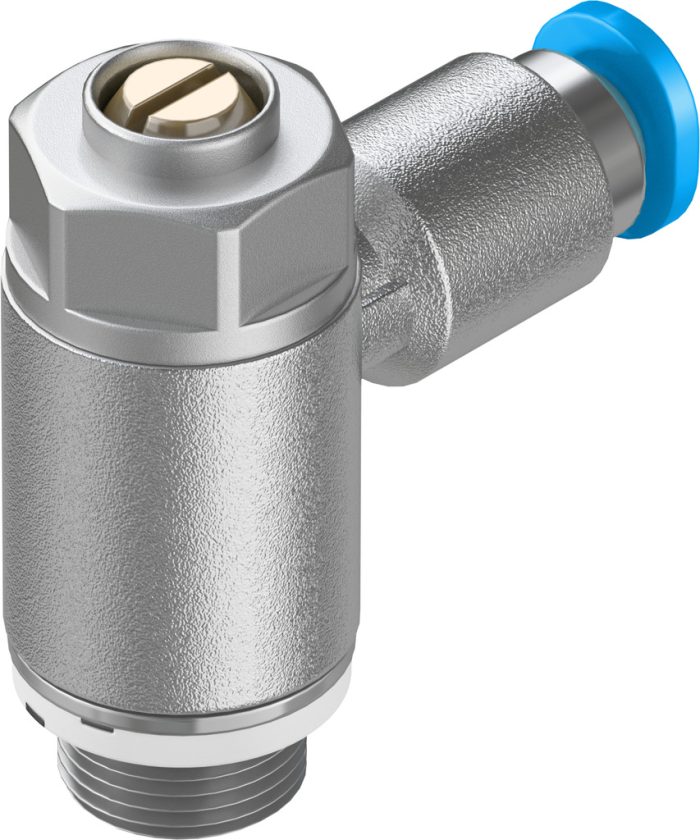

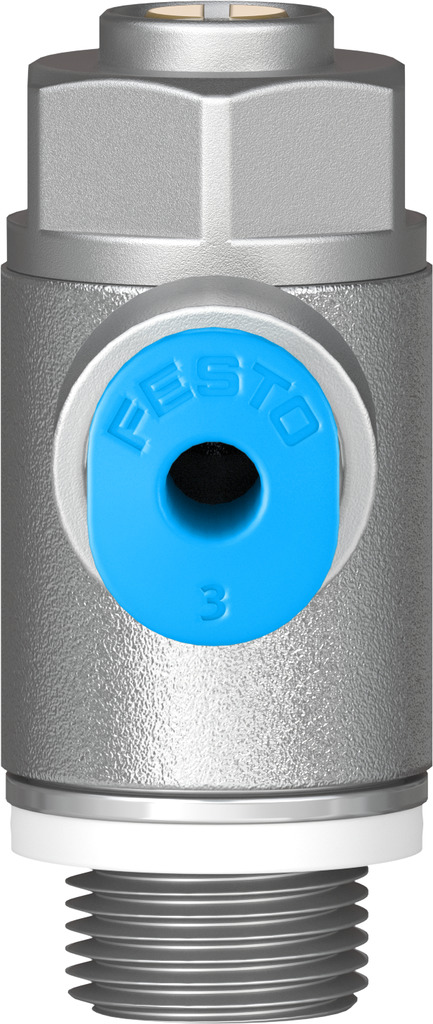

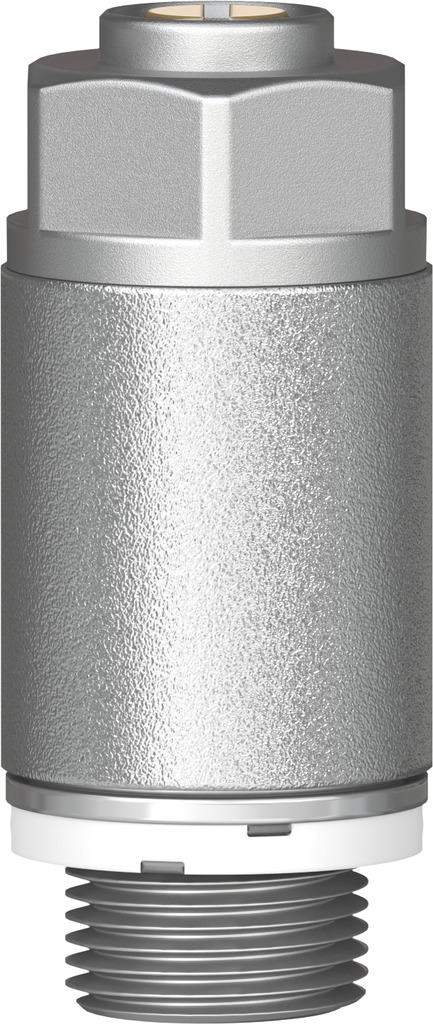

GRLZ-1/8-QS-3-D – Tek yönlü akış kontrol valfleri

Açıklama

Valf fonksiyonu : Besleme havası tek yönlü kısma fonksiyonu
Pnömatik bağlantı 1 : QS-3
Pnömatik bağlantı 2 : G1/8
Ayar elemanı : Oluklu vida
Montaj türü : vidalanabilir
Kısma yönünde standart anma debisi : 130 l/min
Blokaj yönünde standart anma debisi : 100 l/min … 130 l/min
Ortam sıcaklığı : -10 °C … 60 °C
Denizcilik sınıflandırması : bkz. sertifika
Montaj konumu : herhangi bir
Sembol : 00991453
Komple sıcaklık aralığı çalışma basıncı : 0.2 Bar … 10 Bar
Kısma yönünde normal debi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) : 200 l/min
Geri dönüşsüz yönde 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) normal debi : 180 l/min … 200 l/min
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -10 °C … 60 °C
Nominal sıkma torku : 3 Nm
Nominal sıkma torkuna tolerans : ±% 10
Ürün ağırlığı : 22 Gram
Vida dişli muylu malzemesi : Dövme alüminyum alaşım
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gevşetme halkası malzemesi : POM
Ayar vidası malzemesi : Pirinç
Döner eklem malzemesi : Çinko pres döküm kromatlanmış
