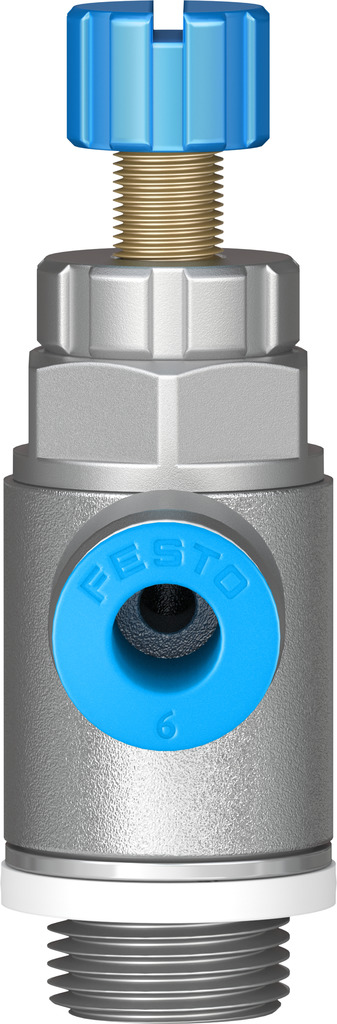

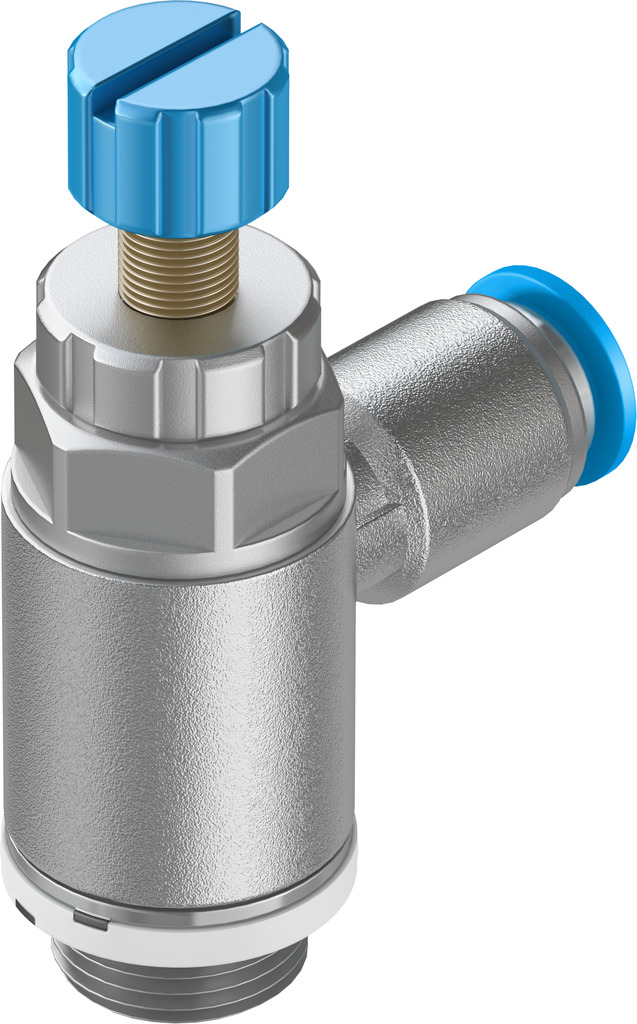

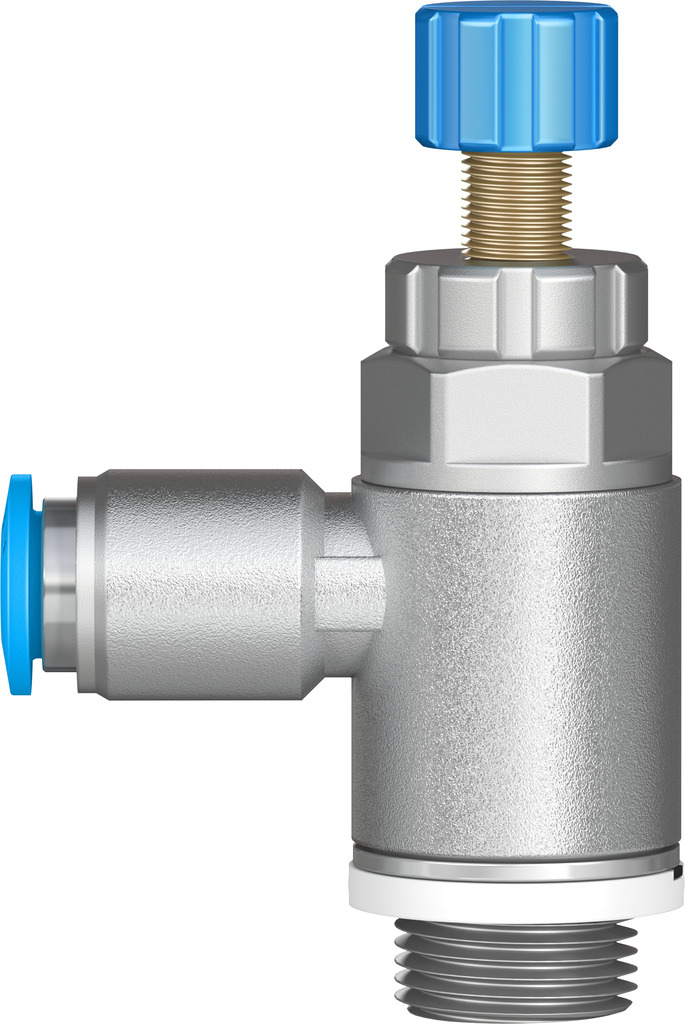

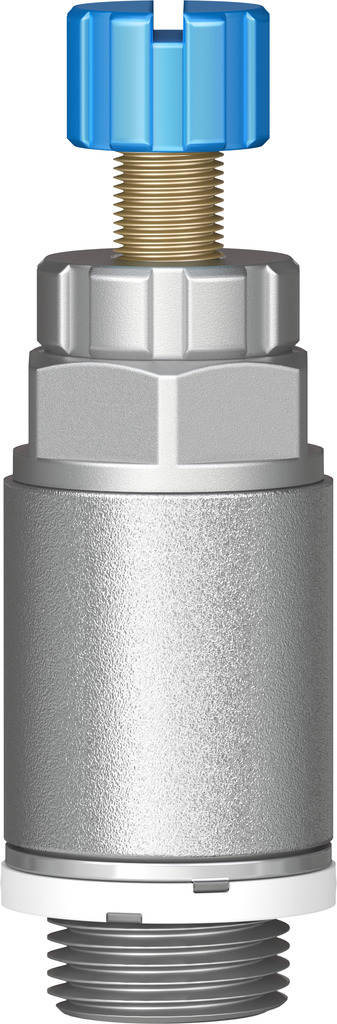

GRLA-1/4-QS-8-RS-D – Tek yönlü akış kontrol valfleri

Açıklama

Valf fonksiyonu : Kısma valfi geri dönüş fonksiyonu
Pnömatik bağlantı 1 : QS-8
Pnömatik bağlantı 2 : G1/4
Ayar elemanı : Tırtıl vida
Montaj türü : vidalanabilir Erkek diş ile
Kısma yönünde standart anma debisi : 475 l/min
Blokaj yönünde standart anma debisi : 325 l/min … 500 l/min
Çalışma basıncı : 0.2 Bar … 10 Bar
Ortam sıcaklığı : -10 °C … 60 °C
Denizcilik sınıflandırması : bkz. sertifika
Montaj konumu : herhangi bir
Sembol : 00991452
Komple sıcaklık aralığı çalışma basıncı : 0.2 Bar … 10 Bar
Kısma yönünde normal debi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) : 720 l/min
Geri dönüşsüz yönde 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) normal debi : 610 l/min … 760 l/min
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
LABS uygunluğu : VDMA24364-B1/B2-L
Depolama sıcaklığı : -10 °C … 40 °C
Akışkan sıcaklığı : -10 °C … 60 °C
Nominal sıkma torku : 5 Nm
Ürün ağırlığı : 50 Gram
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
İçi boş cıvata malzemesi : Dövme alüminyum alaşım eloksallı
Gevşetme halkası malzemesi : POM
Tırtırlı kafa malzemesi : Dövme alüminyum alaşım eloksallı
Ayar vidası malzemesi : yüksek alaşımlı paslanmaz çelik
Döner eklem malzemesi : Çinko pres döküm
