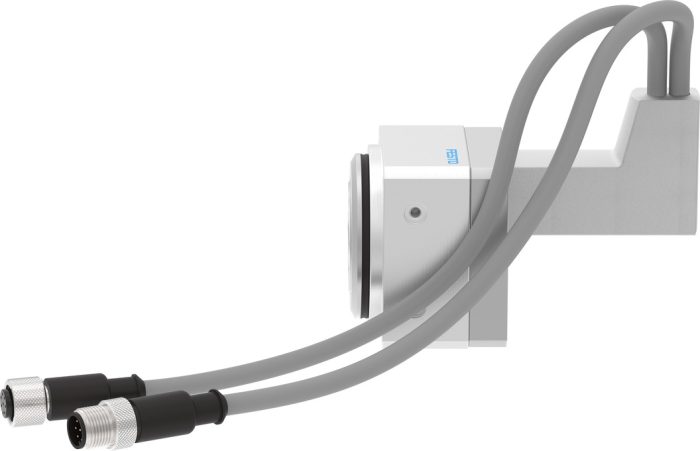

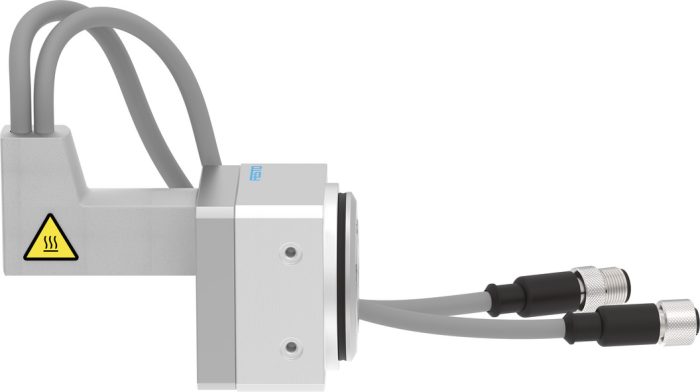

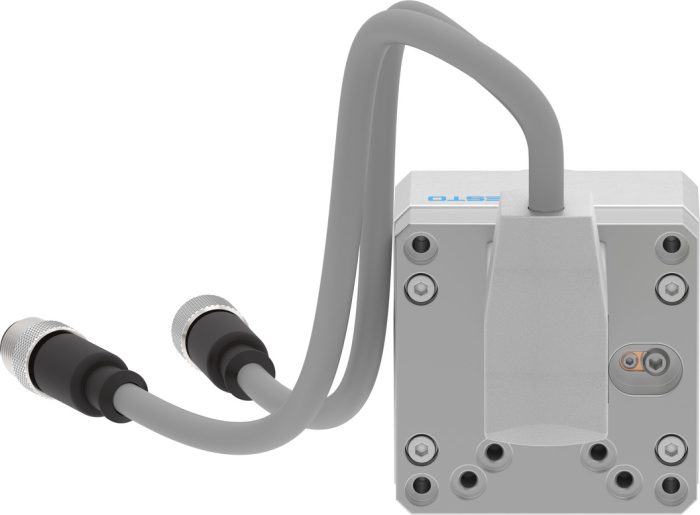

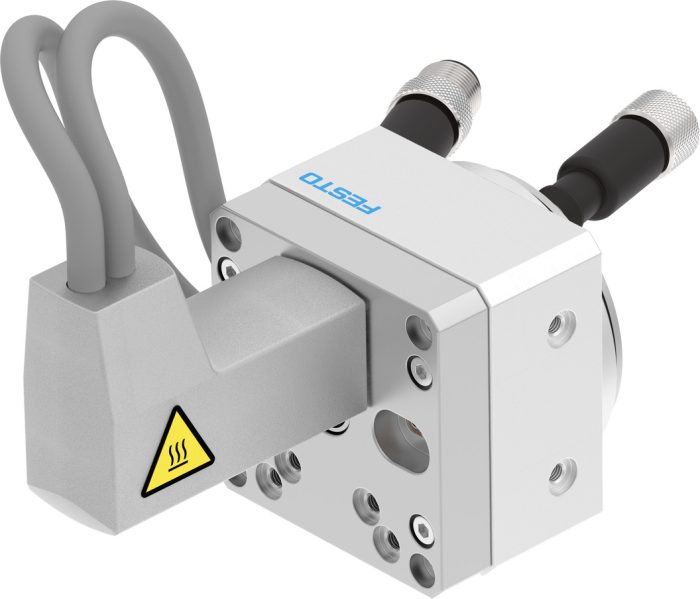

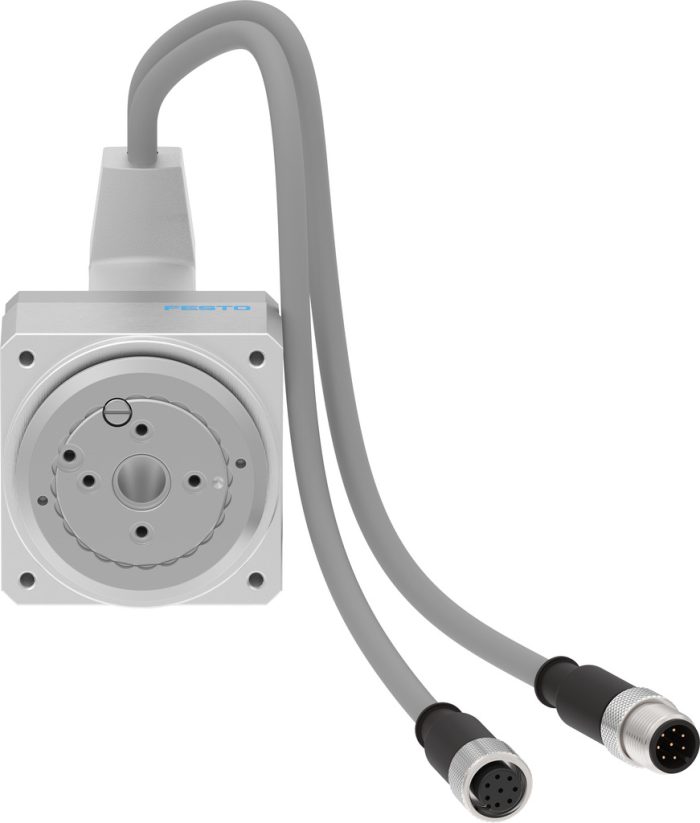

ERMO-12-ST-E – Döner Silindir|Döner Aktuatör

Açıklama

Boyut : 12
Tasarım : elektromekanik döner tahrik entegre dişli ile
Montaj konumu : herhangi bir
Montaj türü : dişi diş ile
Dönüş açısı : sonsuz
Redüktör oranı : 9:1
Nominal tork : 0.15 Nm
Nominal devir : 100 1/min
90°’de maks. hız : 200 1/min
Son konumlarda darbe enerjisi : 2.0E-5 j
Dönme boşluğu : 0.2 drc
Tekrarlama hassasiyeti : ±0,05 °
Maks. eksenel kuvvet : 180 N
Maks. radyal kuvvet : 200 N
İzin verilen kütle atalet momenti : 3.0E-4 000019
Ürün ağırlığı : 475 Gram
Tam adımda adım açısı : 1.8 drc
Adım açısı toleransı : ±% 5
Kütle atalet momenti JO : 0.0079 000018
Devreye girme süresi : 100%
Nominal çalışma gerilimi DC : 24 V
Motor nominal akımı : 0.8 A
Yalıtım koruma sınıfı : B
Motor türü : Step motor
Rotor konumu vericisi : Artımlı enkoder
Rotor konumu vericisi arayüzü : RS422 TTL AB kanalları + sıfır indeks
Rotor konumu vericisi ölçüm prensibi : Optik
Elektrik bağlantı teknolojisi : Soket
Ruhsat : RCM işareti
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Bükülme yarıçapı, sabit kablo döşeme : ≥60 mm
Arayüz kodu temel : E8-35
Koruma türü : IP40
Depolama sıcaklığı : -20 °C … 60 °C
Ortam sıcaklığı : 0 °C … 50 °C
Bağıl nem : % 0 – 85 yoğuşmayan
LABS uygunluğu : VDMA24364 Zone III
Malzeme hakkında not : RoHS uyumlu
Flanş malzemesi : Dövme alüminyum alaşım eloksallı
Gövde malzemesi : Dövme alüminyum alaşım eloksallı
