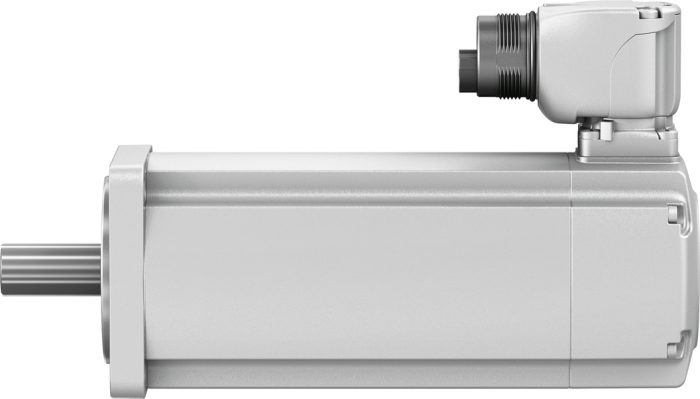

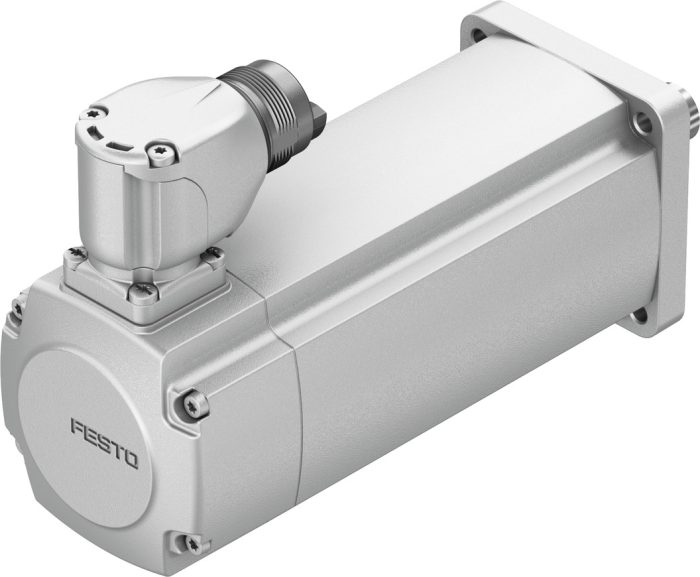

EMMT-AS-60-L-LS-RSB – Servo motor

Açıklama

Ortam sıcaklığı : -15 °C … 40 °C
Ortam sıcaklığına ilişkin not : santigrat derece başına -1,5% değer kaybıyla 80 °C’ye kadar
Maks. kurulum yüksekliği : 4000 m
Maks. kurulum yüksekliği hakkında not : 1.000 m’den itibaren sadece 100 m’de -1,0% değer kaybı ile
Depolama sıcaklığı : -20 °C … 70 °C
Bağıl nem : % 0 – 90
Karşılık geldiği norm : IEC 60034
EN 60034-1’e göre termal sınıf : F
Maks. sargı sıcaklığı : 155 °C
EN 60034-1’e göre boyutlandırma sınıfı : S1
Sıcaklık denetimi : EnDat 2.2 üzerinden dijital motor sıcaklığı iletimi
EN 60034-7’ye göre motor tasarımı : IM B5 IM V1 IM V3
Montaj konumu : herhangi bir
Koruma türü : IP40
Koruma türüne ilişkin not : Radyal mil sızdırmazlık halkasız motor mili için IP40 Radyal mil sızdırmazlık halkalı motor mili için IP65 IP67 için motor gövdesi dahil bağlantı teknolojisi
DIN SPEC 42955’e göre eş merkezlilik, eş eksenlilik, eksenel salgı : N
Dengeleme kalitesi : G 2,5
Kalma torku : Pik sıkma torkunun <%1,0'ı Nominal koşullar altında yatakların kullanım ömrü : 20000 sa Arayüz kodu motor Out : 60P Elektrik bağlantısı 1, bağlantı türü : Hibrit soket Elektrik bağlantısı 1, bağlantı teknolojisi : M23x1 Elektrik bağlantısı 1, kutup/damar sayısı : 15 Elektrik bağlantısı 1, bağlantı şeması : 00995913 Kirlenme derecesi : 2 Malzeme hakkında not : RoHS uyumlu Korozyon direnci sınıfı KBK : 0 - korozyona maruziyet yok LABS uygunluğu : VDMA24364 Zone III Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi Şok direnci : FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi Ruhsat : RCM işareti c UL us - Tanınan (OL) CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB düşük gerilim yönergesine göre AB RoHS direktifine göre UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre elektrikli ekipman için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre Sertifikayi düzenleyen kuruluş : UL E342973 Nominal çalışma gerilimi DC : 325 V Sargı anahtarlama tipi : İç yıldız Kutup çifti sayısı : 5 Duruş torku : 1.56 Nm Nominal tork : 1.3 Nm Pik tork : 5.6 Nm Nominal devir : 3000 1/min Maks. devir : 6800 1/min Maks. mekanik devir : 16000 1/min Nominal güç motor : 410 W Sürekli duruş akımı : 3.5 A Motor nominal akımı : 3 A Tepe akımı : 18.3 A Motor sabiti : 0.44 000039 Duruş torku sabiti : 0.52 000039 Gerilim sabiti faz-faz : 31.2 mVmin Fazdan faza sargı direnci : 2.68 Ohm Sargı endüktansı faz-faz : 12 000042 Sargı uzunlamasına endüktansı Ld (faz) : 5 000042 Sargı enine endüktansı Lq (faz) : 6 000042 Elektriksel zaman sabiti : 3 ms Termal zaman sabiti : 44 dakika Isıl direnç : 1.2 K/W Ölçüm flanşı : 250 x 250 x 15 mm, çelik Toplam tahrik çıkış atalet momenti : 0.49 000018 Ürün ağırlığı : 2230 Gram İzin verilen eksenel mil yükü : 70 N İzin verilen radyal mil yükü : 350 N Rotor konumu vericisi : Tek dönüşlü mutlak enkoder Rotor konumu vericisi üretici adı : ECI 1118 Rotor konum vericisi mutlak algılanabilir devirler : 1 Rotor konumu vericisi arayüzü : EnDat 22 Rotor konumu vericisi ölçüm prensibi : endüktif Rotor konumu vericisi çalışma gerilimi DC : 5 V Rotor konumu vericisi çalışma gerilimi aralığı DC : 3.6 V ... 14 V Devir başına rotor konumu vericisi konum değerleri : 262144 Rotor konumu vericisi çözünürlüğü : 18 bit Rotor konumu vericisi açı ölçümü sistem hassasiyeti : -120 arcsec ... 120 arcsec Fren tutma torku : 2.5 Nm Çalışma gerilimi DC fren : 24 V Fren akım tüketimi : 0.46 A Fren güç tüketimi : 11 W Fren bobin direnci : 52.4 Ohm Fren bobin endüktansı : 700 000042 Fren ayırma süresi : ≤35 ms Fren kapanma süresi : 10 ms DC fren tepki gecikmesi : ≤2 ms Maks. boşta çalışma devri fren : 10000 1/min Maks. sürtünme işi fren : 5600 j Fren kütle atalet momenti : 0.074 000018 Durdurma fren anahtarlama çevrimleri : 10 milyon boşta çalıştırma (sürtünme olmadan!) MTTF, kısmi bileşen : 190 yıl, rotor enkoderi
