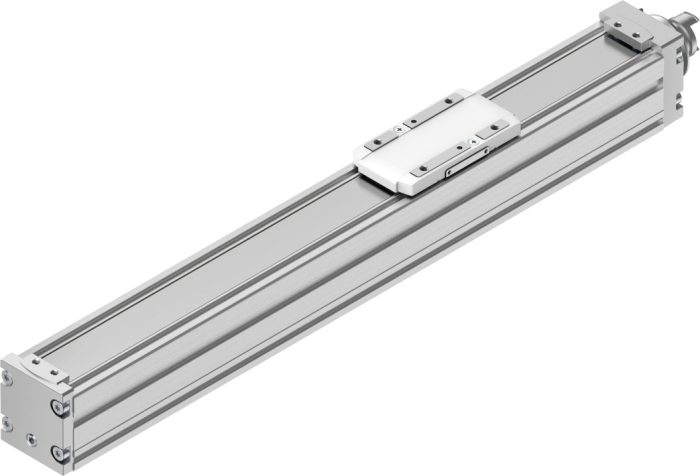

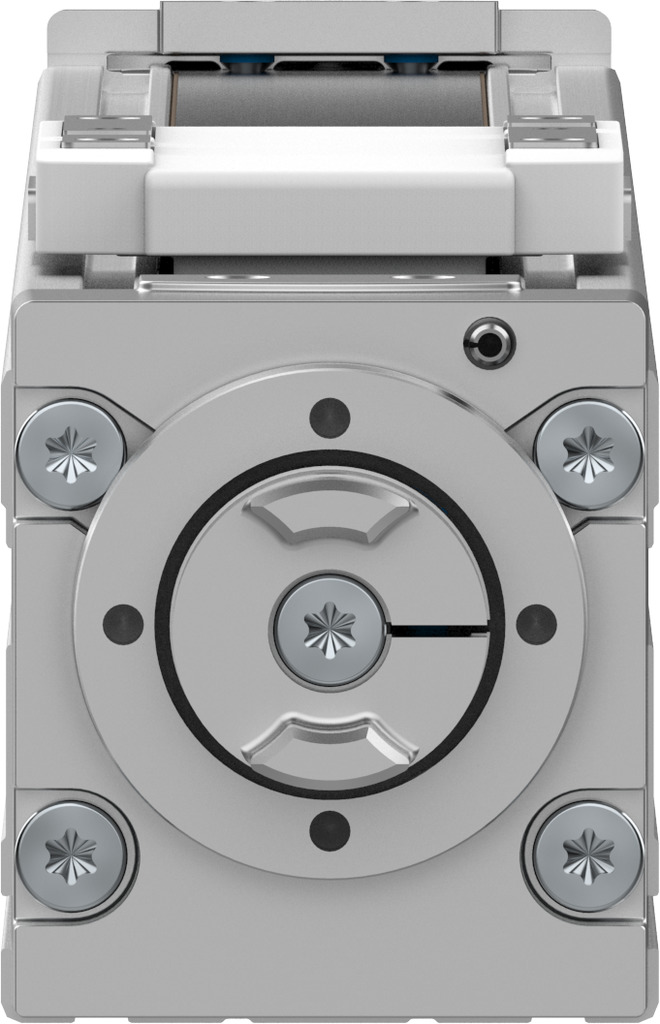

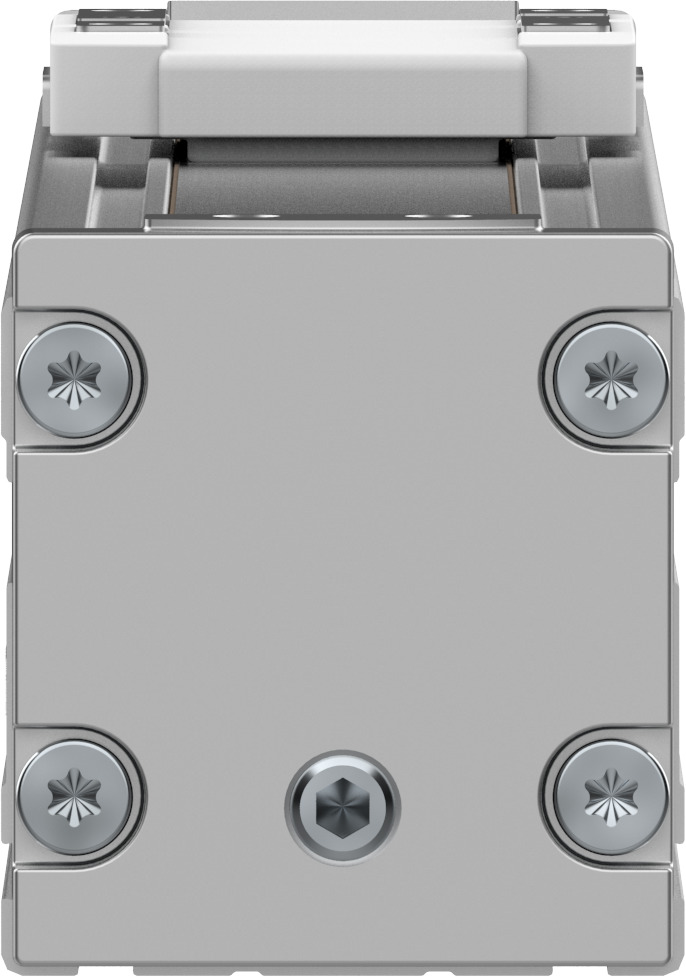

ELGC-BS-KF-32-100-8P – Vidalı eksen

Açıklama

Çalışma stroku : 100 mm
Boyut : 32
Strok rezervi : 0 mm
Ters çevirme boşluğu : 150 µm
Mil çapı : 8 mm
Mil adımı : 8 000058
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektromekanik lineer eksen vidalı mil ile
Motor türü : Step motor Servo motor
Mil tipi : Bilyalı vida mil tahriği
Sembol : 00991211
Konum algılama : yaklaşım sensörü için endüktif sensörler için
Maks. ivmelenme : 15 m/s2
Maks. devir : 4500 1/min
Maks. hız : 0.6 m/s
Tekrarlama hassasiyeti : ±0,015 mm
Devreye girme süresi : 100%
LABS uygunluğu : VDMA24364 Zone III
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 7
Koruma türü : IP40
Ortam sıcaklığı : 0 °C … 50 °C
Son konumlarda darbe enerjisi : 2.5E-4 j
Hinweis zur Aufprallenergie in den Endlagen : 0,01 m/s maksimum referans hareket hızında
2. derece alan momentleri Iy : 38000 000057
2. derece alan momentleri Iz : 45000 000057
Maksimum hareket hızında boşta çalışma torku : 0.04 Nm
Minimum hareket hızında boşta çalışma torku : 0.02 Nm
Maks. kuvvet Fy : 150 N
Maks. kuvvet Fz : 300 N
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Fy : 356 N
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Fz : 356 N
100 km’lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında) : 1310 N
100 km’lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında) : 1310 N
Maks. moment Mx : 1.3 Nm
Maks. moment My : 1.1 Nm
Maks. moment Mz : 1.1 Nm
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Mx : 1.3 Nm
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için My : 1.1 Nm
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Mz : 1.1 Nm
100 km’lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında) : 5 Nm
100 km’lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında) : 4 Nm
100 km’lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında) : 4 Nm
Kızak yüzeyinin kılavuzun merkezine olan mesafesi : 31.4 mm
Tahrik milindeki maks. radyal kuvvet : 75 N
Maks. besleme kuvveti Fx : 40 N
Torsiyon atalet momenti It : 1700 000057
Metre strok başına kütle atalet momenti JH : 0.02218 000018
Kg yük başına kütle atalet momenti JL : 0.016211 000018
Kütle atalet momenti JO : 0.00274 000018
Besleme sabiti : 8 000058
Bakım aralığı : Ömür boyu yağlama
Hareketli kütle : 83.4 Gram
10 mm strok başına ek ağırlık : 18 Gram
Dinamik sarkma (yük hareketli) : Eksen uzunluğunun %0,05’i, maksimum 0,5 mm
Statik sarkma (duruşta yük) : Eksen uzunluğunun %0,1’i
Aktüatör arayüz kodu : V25
Kapak malzemesi : Alüminyum döküm, boyalı
Profil malzemesi : Dövme alüminyum alaşım, anodize
Malzeme hakkında not : RoHS uyumlu
Kapama bandı malzemesi : yüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesi : Alüminyum döküm, boyalı
Kızak kılavuzu malzemesi : Çelik
Kılavuz rayı malzemesi : Çelik
Kızak malzemesi : Alüminyum pres döküm
Mil somunu malzemesi : Çelik
Mil malzemesi : Çelik
