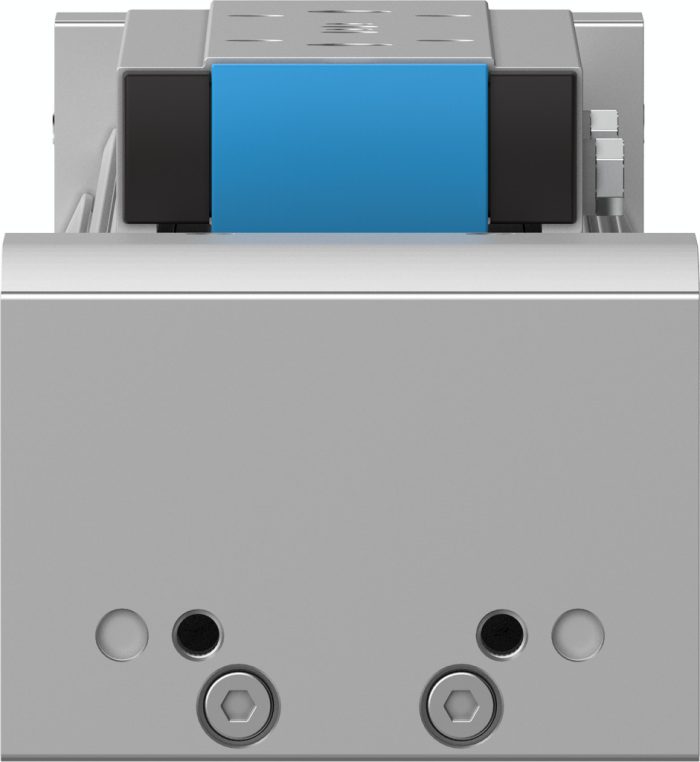

ELGA-TB-KF-70-1200-0H – Dişli kayış ekseni

Açıklama

Tahrik pinyonu etkin çap : 28.65 mm
Çalışma stroku : 1200 mm
Boyut : 70
Strok rezervi : 0 mm
Dişli kayış esneme : 0.213 %
Dişli kayış bölümleme : 3 mm
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektromekanik lineer eksen dişli kayış ile
Motor türü : Step motor Servo motor
Yol ölçüm sisteminin ölçüm prensibi : artımlı
Maks. ivmelenme : 50 m/s2
Maks. hız : 5 m/s
Tekrarlama hassasiyeti : ±0,08 mm
Devreye girme süresi : 100%
LABS uygunluğu : VDMA24364 Zone III
Koruma türü : IP40
Ortam sıcaklığı : -10 °C … 60 °C
2. derece alan momentleri Iy : 146050 000057
2. derece alan momentleri Iz : 459290 000057
Maks. tahrik torku : 5.02 Nm
Maks. kuvvet Fy : 1500 N
Maks. kuvvet Fz : 1850 N
Maks. yüksüz yer değiştirme direnci : 41.9 N
Maks. moment Mx : 16 Nm
Maks. moment My : 132 Nm
Maks. moment Mz : 132 Nm
Maks. besleme kuvveti Fx : 350 N
Boşta çalışma tahrik torku : 0.6 Nm
Torsiyon atalet momenti It : 103880 000057
Metre strok başına kütle atalet momenti JH : 0.19 000018
Kg yük başına kütle atalet momenti JL : 2.05 000018
Kütle atalet momenti JO : 2.43 000018
İlave kızak için kütle atalet momenti JW : 1.86 000018
Besleme sabiti : 90 000058
Yağlama aralığı güzergaha bağlıdır : 1000 Km
Kızak ağırlığı : 900 Gram
İlave kızak ağırlığı : 740 Gram
0 mm strokta temel ağırlık : 2970 Gram
10 mm strok başına ek ağırlık : 39 Gram
Profil malzemesi : Dövme alüminyum alaşım eloksallı
Malzeme hakkında not : RoHS uyumlu
Kapama bandı malzemesi : paslanmaz çelik şerit
Tahrik kapağı malzemesi : Dövme alüminyum alaşım eloksallı
Kızak kılavuzu malzemesi : Paslanmaz çelik
Kılavuz rayı malzemesi : Paslanmaz çelik
Kayış kasnakları malzemesi : yüksek alaşımlı paslanmaz çelik
Kızak malzemesi : Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi : Paslanmaz çelik dökümü
Dişli kayış malzemesi : Cam kordonlu ve naylon kaplı polikloropren
