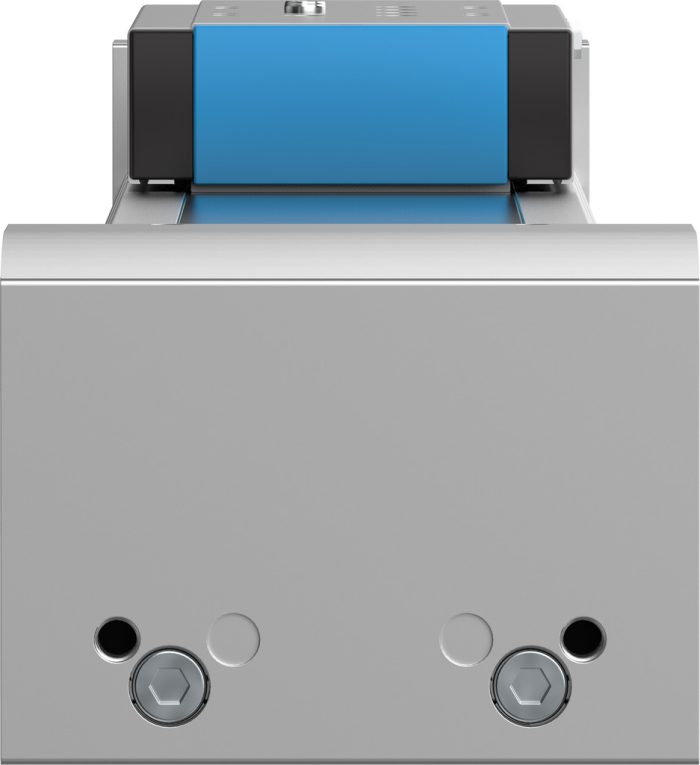

ELGA-TB-KF-120-1500-0H – Dişli kayış ekseni

Açıklama

Tahrik pinyonu etkin çap : 52.52 mm
Çalışma stroku : 1500 mm
Boyut : 120
Strok rezervi : 0 mm
Dişli kayış esneme : 0.21 %
Dişli kayış bölümleme : 5 mm
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektromekanik lineer eksen dişli kayış ile
Motor türü : Step motor Servo motor
Yol ölçüm sisteminin ölçüm prensibi : artımlı
Maks. ivmelenme : 50 m/s2
Maks. hız : 5 m/s
Tekrarlama hassasiyeti : ±0,08 mm
Devreye girme süresi : 100%
LABS uygunluğu : VDMA24364 Zone III
Koruma türü : IP40
Ortam sıcaklığı : -10 °C … 60 °C
2. derece alan momentleri Iy : 1264580 000057
2. derece alan momentleri Iz : 4365790 000057
Maks. tahrik torku : 34.1 Nm
Maks. kuvvet Fy : 5500 N
Maks. kuvvet Fz : 6890 N
Maks. yüksüz yer değiştirme direnci : 76.2 N
Maks. moment Mx : 104 Nm
Maks. moment My : 680 Nm
Maks. moment Mz : 680 Nm
Maks. besleme kuvveti Fx : 1300 N
Boşta çalışma tahrik torku : 2.8 Nm
Torsiyon atalet momenti It : 435680 000057
Metre strok başına kütle atalet momenti JH : 2.15 000018
Kg yük başına kütle atalet momenti JL : 6.9 000018
Kütle atalet momenti JO : 40.99 000018
İlave kızak için kütle atalet momenti JW : 28.91 000018
Besleme sabiti : 165 000058
Yağlama aralığı güzergaha bağlıdır : 1000 Km
Kızak ağırlığı : 4190 Gram
İlave kızak ağırlığı : 3240 Gram
0 mm strokta temel ağırlık : 15680 Gram
10 mm strok başına ek ağırlık : 106 Gram
Profil malzemesi : Dövme alüminyum alaşım eloksallı
Malzeme hakkında not : RoHS uyumlu
Kapama bandı malzemesi : paslanmaz çelik şerit
Tahrik kapağı malzemesi : Dövme alüminyum alaşım eloksallı
Kızak kılavuzu malzemesi : Su verilmiş ve temperlenmiş çelik
Kılavuz rayı malzemesi : Su verilmiş ve temperlenmiş çelik Corrotect kaplamalı
Kayış kasnakları malzemesi : yüksek alaşımlı paslanmaz çelik
Kızak malzemesi : Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi : Paslanmaz çelik dökümü
Dişli kayış malzemesi : Cam kordonlu ve naylon kaplı polikloropren
