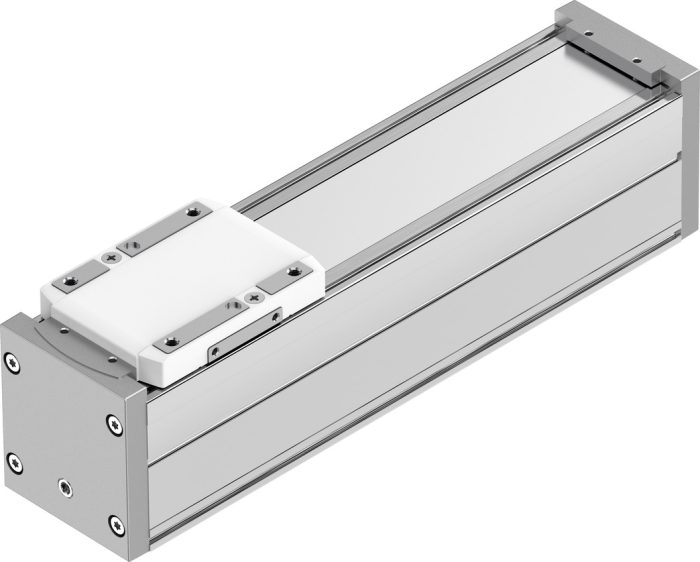

ELFC-KF-80-200 – Kılavuz ekseni

Açıklama

Çalışma stroku : 200 mm
Boyut : 80
Strok rezervi : 0 mm
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Kılavuz
Sembol : 00992984
Maks. ivmelenme : 500 m/s2
Maks. hız : 1.5 m/s
Devreye girme süresi : 100%
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364 Zone III
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 7
Koruma türü : IP40
Ortam sıcaklığı : 0 °C … 50 °C
2. derece alan momentleri Iy : 1370000 000057
2. derece alan momentleri Iz : 1660000 000057
Maks. kuvvet Fy : 900 N
Maks. kuvvet Fz : 2700 N
Maks. moment Mx : 59.8 Nm
Maks. moment My : 56.2 Nm
Maks. moment Mz : 56.2 Nm
Torsiyon atalet momenti It : 90500 000057
Yer değiştirme kuvveti : 15 N
100 km’lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında) : 3312 N
100 km’lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında) : 9936 N
100 km’lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında) : 220 Nm
100 km’lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında) : 207 Nm
100 km’lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında) : 207 Nm
Hareketli kütle : 815 Gram
10 mm strok başına ek ağırlık : 73 Gram
Kapak malzemesi : Alüminyum döküm, boyalı
Profil malzemesi : Dövme alüminyum alaşım, anodize
Malzeme hakkında not : RoHS uyumlu
Kapama bandı malzemesi : yüksek alaşımlı paslanmaz çelik
Kapak malzemesi : Alüminyum pres döküm, boyalı
Kızak kılavuzu malzemesi : Çelik
Kılavuz rayı malzemesi : Çelik
Kızak malzemesi : Alüminyum pres döküm
