ELCC-TB-KF-70-1200-0H-P0-CR – Bom ekseni / Konsol ekseni

Açıklama

Tahrik pinyonu etkin çap : 30.558 mm
Çalışma stroku : 1200 mm
Boyut : 70
Strok rezervi : 0 mm
Dişli kayış bölümleme : 3 mm
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektromekanik konsol ekseni

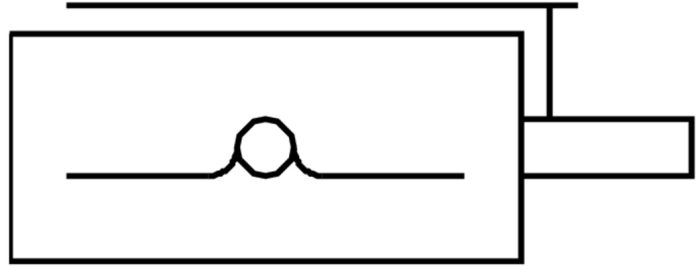

Sembol : 00991210
Maks. ivmelenme : 50 m/s2
Maks. hız : 5 m/s
Tekrarlama hassasiyeti : ±0,05 mm
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364 Zone III
Koruma türü : IP20
Ortam sıcaklığı : -10 °C … 60 °C
2. derece alan momentleri Iy : 959740 000057
2. derece alan momentleri Iz : 928740 000057
Maks. tahrik torku : 10.4 Nm
Maks. kuvvet Fy : 9680 N
Maks. kuvvet Fz : 9406 N
Maks. moment Mx : 104 Nm
Maks. moment My : 826 Nm
Maks. moment Mz : 797 Nm
Maks. besleme kuvveti Fx : 600 N
Metre strok başına kütle atalet momenti JH : 14.7 000018
Kg yük başına kütle atalet momenti JL : 2.3 000018
Kütle atalet momenti JO : 10.6 000018
Besleme sabiti : 96 000058
Referans değeri sürme performansı : 5000 Km
Yağlama aralığı güzergaha bağlıdır : 1000 Km
0 mm strokta hareketli kütle : 3210 Gram
10 mm strok başına hareketli kütle ek yük : 63 Gram
0 mm strokta temel ağırlık : 7960 Gram
10 mm strok başına ek ağırlık : 63 Gram
Kapak malzemesi : Dövme alüminyum alaşım, anodize
Profil malzemesi : Dövme alüminyum alaşım, anodize
Malzeme hakkında not : RoHS uyumlu
Tahrik kafası malzemesi : Dövme alüminyum alaşım, eloksallı
Kılavuz rayı malzemesi : Rulmanlı çelik, Corrotect kaplamalı
Gövde malzemesi : yüksek alaşımlı paslanmaz çelik
Kızak malzemesi : Alimünyum döküm, eloksallı
Dişli kayış tutma elemanı malzemesi : Dövme alüminyum alaşım, eloksallı
Dişli kayış malzemesi : Cam kordonlu ve naylon kaplı polikloropren
