EHPS-16-A – Paralel tutucu

Açıklama

Boyut : 16
Tutma çenesi başına strok : 10 mm
Maks. değişim doğruluğu : ≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay : 0.4 drc
Maks. tutma çenesi boşluğu Sz : 0.05 mm
Dönme simetrisi : ≤0.2 mm
Tutucu tekrarlama hassasiyeti : ≤0.03 mm
Tutma çenesi sayısı : 2
Tahrik türü : elektrikli
Montaj konumu : herhangi bir
Tutucu işlevi : Paralel
Tasarım : Sonsuz dişli T şekli Kremayer/pinyon elektrikli tutucu
Karşılık geldiği norm : IEC 61010-1
Kılavuz : Kayar yatak
Konum algılama : yaklaşım sensörü için

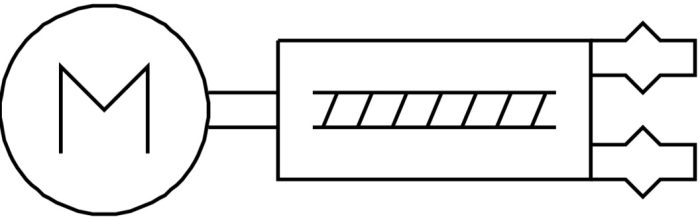

Sembol : 00992258
Motor türü : DC servo motor
Kontrol elemanları : Geçmeli şalter
Çalışmaya hazır durumu göstergesi : LED
Maks. döngü frekansı : 1.1 hz
Harici tutma parmağı başına maks. kütle : 100 Gram
Maks. akım tüketimi : 1000 mA
Nominal çalışma gerilimi DC : 24 V
İzin verilen gerilim dalgalanmaları : +/- 10%
Ruhsat : RCM işareti
KC işareti : KC-EMC
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
AB dışında patlamaya karşı koruma onayı : EPL Db (GB) EPL GB (GB)
Patlamaya karşı koruma : Bölge 1 (UKEX) Bölge 21 (UKEX)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %5’den fazla bakır içeren metaller kullanılmaz. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler dahil değildir
Ses basınç seviyesi : ≤70 000007
Koruma türü : IP40
Ortam sıcaklığı : 5 °C … 60 °C
Toplam tutma kuvveti : 154 N
Kütle atalet momenti : 0.78 000018
Tutma çenesindeki maks. kuvvet Fz statik : 200 N
Tutma çenesindeki maks. moment Mx statik : 7 Nm
Tutma çenesindeki maks. moment My statik : 4.4 Nm
Tutma çenesindeki maks. moment Mz statik : 7 Nm
Kılavuz elemanları tekrar yağlama aralığı : 2 scycle
Ürün ağırlığı : 296 Gram
Elektrik bağlantısı : 5 kutuplu Soketli kablo M12x1
Montaj türü : isteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : Alüminyum, eloksallı
Tutma çenelerii malzemesi : yüksek alaşımlı paslanmaz çelik
