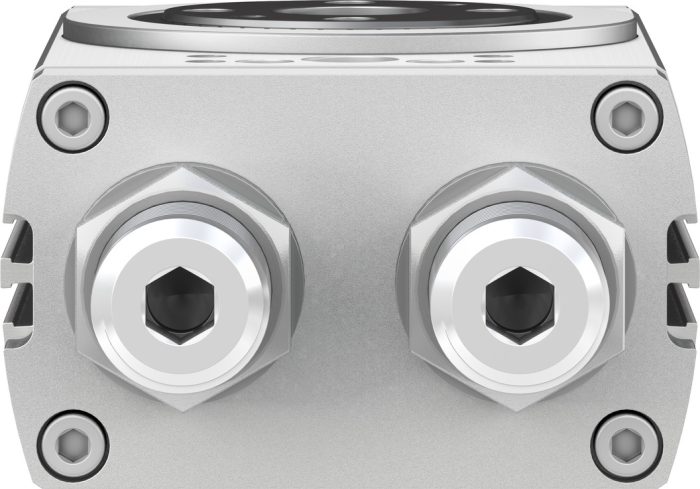

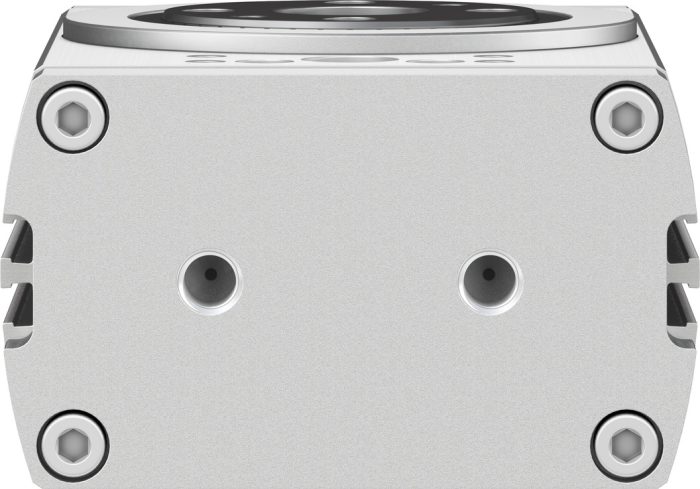

DRRD-35-180-FH-PA – Döner Silindir|çeyrek dönüşlü aktüatör

Açıklama

Boyut : 35
Sönümleme açısı : 36 drc
Dönüş açısı ayar aralığı her iki tarafta : +10 /-150 derece
Dönüş açısı : 180 drc
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Tasarım : Kremayer/pinyon
Konum algılama : yaklaşım sensörü için
Sembol : 00991265
Çalışma basıncı : 0.3 MPa … 0.8 MPa
Çalışma basıncı : 3 Bar … 8 Bar
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
LABS uygunluğu : VDMA24364 Zone III
Ortam sıcaklığı : -10 °C … 60 °C
0,6 MPa’da (6 bar, 87 psi) teorik tork : 15.8 Nm
İzin verilen kütle atalet momenti : 0.25 000019
Ürün ağırlığı : 4510 Gram
Montaj türü : isteğe bağlı olarak: geçiş deliği ile dişi diş ile
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Tahrik mili malzemesi : Su verilmiş ve temperlenmiş çelik
Kapak malzemesi : Alüminyum eloksallı
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Gövde malzemesi : Dövme alüminyum alaşım sürgülü eloksallı
