DPZ-10-25-P-A-KF-S2 – İkiz Silindir

Açıklama

Strok : 25 mm
Ayarlanabilir son konum aralığı / uzunluk : 10 mm
Piston çapı : 10 mm
Tahrik ünitesi işletim türü : Çatal
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Kılavuz
Konum algılama : yaklaşım sensörü için

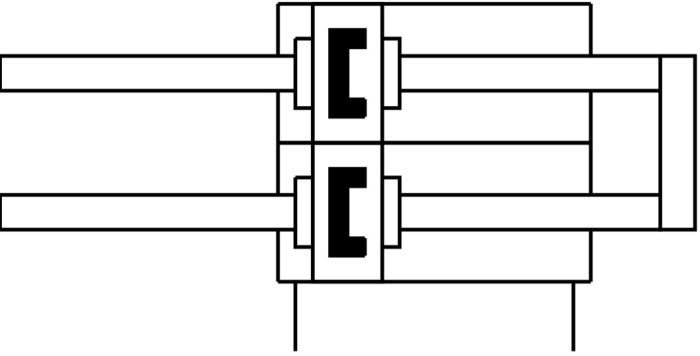

Sembol : 00991915
Varyantlar : Çift taraflı piston mili
Çalışma basıncı : 0.25 MPa … 1 MPa
Çalışma basıncı : 2.5 Bar … 10 Bar
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -20 °C … 80 °C
Son konumlarda darbe enerjisi : 0.08 j
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 60 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 60 N
Alternatif bağlantılar : bkz. ürün çizimi
Pnömatik bağlantı : M5
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Dövme alüminyum alaşım
Piston mili malzemesi : Sertleştirilmiş çelik
