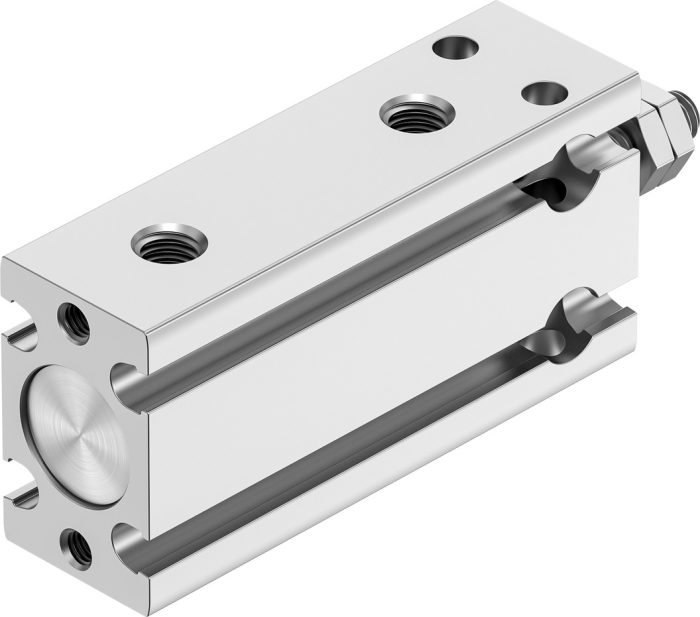

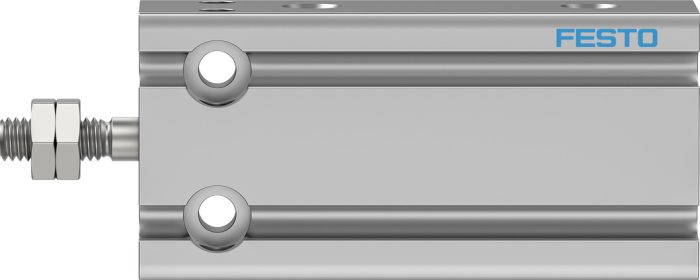

DPDM-10-15-PA – Kompakt silindir

Açıklama

Strok : 15 mm
Piston çapı : 10 mm
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tasarım : Piston Piston mili Profil borusu
Konum algılama : yaklaşım sensörü için
Sembol : 00991217
Varyantlar : tek taraflı piston mili
Çalışma basıncı : 0.15 MPa … 0.8 MPa
Çalışma basıncı : 1.5 Bar … 8 Bar
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B2-L
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 6
Ortam sıcaklığı : -10 °C … 80 °C
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet : 47 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 40 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 47 N
0 mm strokta hareketli kütle : 6.3 Gram
10 mm strok başına hareketli kütle ek yük : 1 Gram
0 mm strokta temel ağırlık : 30 Gram
10 mm strok başına ek ağırlık : 7.5 Gram
Montaj türü : isteğe bağlı olarak: geçiş deliği ile dişi diş ile
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Gövde malzemesi : Dövme alüminyum alaşım, anodize
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
