DNC-100-125-PPV – Standart silindir

Açıklama

Strok : 125 mm
Piston çapı : 100 mm
Piston mili diş ölçüsü : M20x1,5
Sönümleme : iki taraflı ayarlanabilir pnömatik sönümleme
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 15552
Piston mili ucu : Erkek diş
Tasarım : Piston Piston mili Profil borusu
Konum algılama : Yok

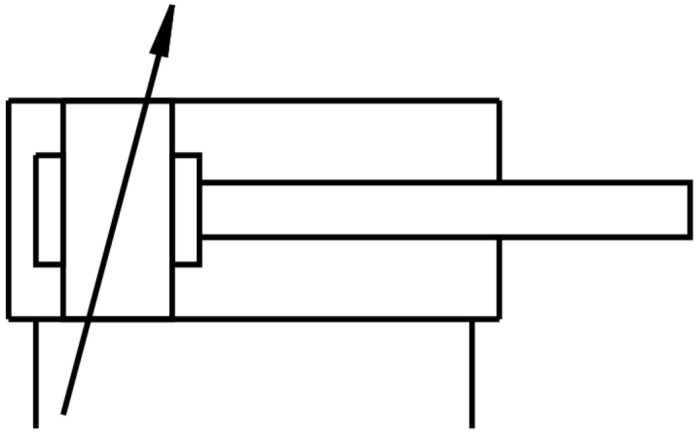

Sembol : 00991232
Varyantlar : tek taraflı piston mili
Çalışma basıncı : 0.06 MPa … 1.2 MPa
Çalışma basıncı : 0.6 Bar … 12 Bar
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -20 °C … 80 °C
Son konumlarda darbe enerjisi : 1.2 j
Sönümleme uzunluğu : 32 mm
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 4418 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 4712 N
0 mm strokta hareketli kütle : 1544 Gram
10 mm strok başına hareketli kütle ek yük : 38 Gram
0 mm strokta temel ağırlık : 4653 Gram
10 mm strok başına ek ağırlık : 115 Gram
Montaj türü : dişi diş ile aksesuarlarla
Pnömatik bağlantı : G1/2
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Alüminyum pres döküm kaplı
Sızdırmazlık elemanları malzemesi : TPE-U(PU)
Piston mili malzemesi : yüksek alaşımlı çelik
Silindir borusu malzemesi : Dövme alüminyum alaşım sürgülü eloksallı
