DHTG-90-3-A – Dönel indeksleme tablası

Açıklama

Boyut : 90
Paralellik plaka : ≤0.04 mm
Tabla eksenel kaçıklık : ≤0.02 mm
Tabla konsantrikliği : ≤0.02 mm
Dönme açısının tekrarlama hassasiyeti : ≤0.03 drc
Sönümleme : darbe emici, sert eğrili, ayarlanabilir
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tasarım : Dişli halkası kaplini Kremayer/pinyon zorunlu hareket dizesi
Sembol : 00992251
Konum algılama : endüktif sensörler için

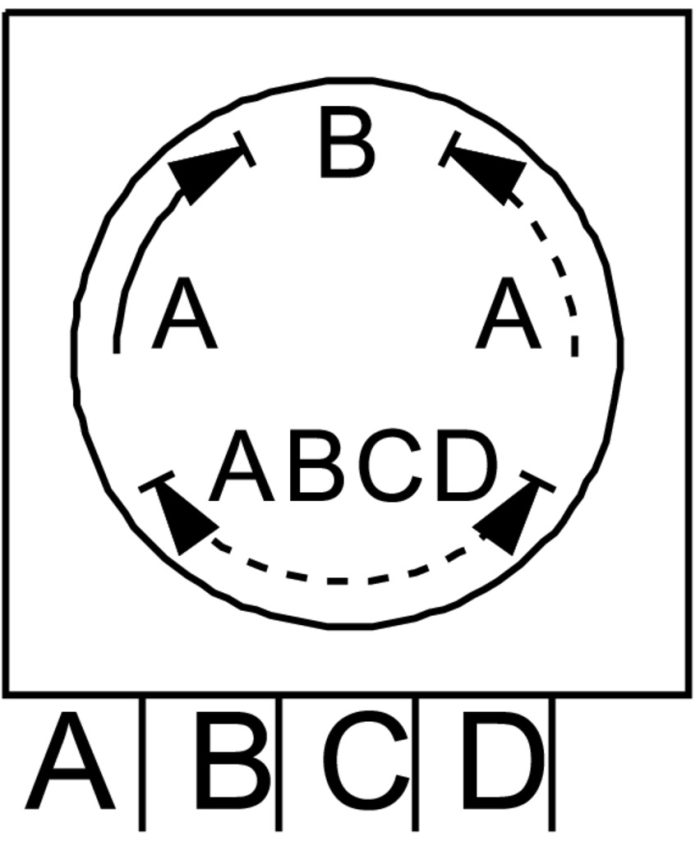

Bölümleme : 3
Çalışma basıncı : 4 Bar … 8 Bar
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Ses basınç seviyesi : ≤70 000007
Ortam sıcaklığı : 5 °C … 60 °C
Maks. eksenel kuvvet statik : 2000 N
Maks. devrilme momenti statik : 150 Nm
Maks. radyal kuvvet statik : 5000 N
Maks. teğetsel moment statik : 150 Nm
0,6 MPa’da (6 bar, 87 psi) teorik tork : 4.4 Nm
Ürün ağırlığı : 4500 Gram
Montaj türü : geçiş deliği ve merkezleme parçası ile
Pnömatik bağlantı : Dişi diş M5
Plaka malzemesi : Galvanize çelik
Malzeme hakkında not : RoHS uyumlu
Stoper malzemesi : Galvanize çelik
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Gövde malzemesi : Dövme alüminyum alaşım
