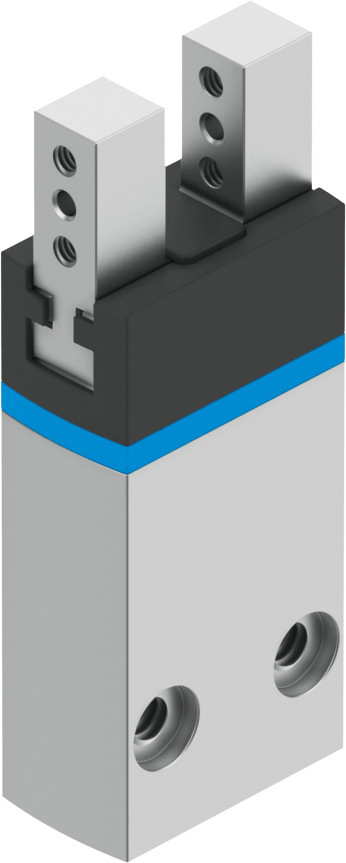

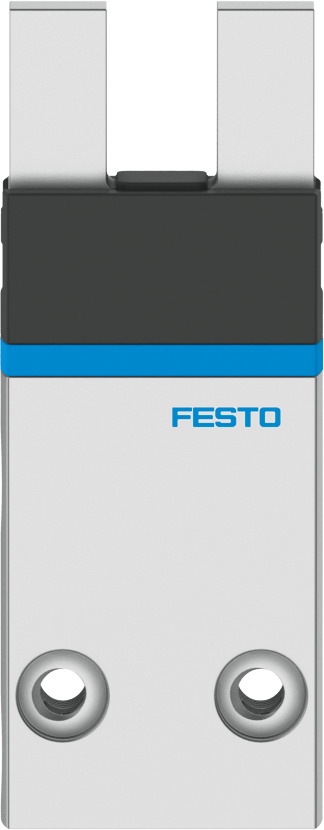

DHPS-6-A – Paralel tutucu

Açıklama

Boyut : 6
Tutma çenesi başına strok : 2 mm
Maks. değişim doğruluğu : ≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay : <1 drc Maks. tutma çenesi boşluğu Sz : <0.02 mm Dönme simetrisi : ≤0.2 mm Tutucu tekrarlama hassasiyeti : <0.02 mm Tutma çenesi sayısı : 2 Tahrik türü : pnömatik Montaj konumu : herhangi bir Çalışma şekli : çift etkili Tutucu işlevi : Paralel Tutma kuvveti güvencesi : hariç Tasarım : Kumanda kolu zorunlu hareket dizesi Kılavuz : Kayar yatak Konum algılama : Hall sensörü için Sembol : 00991894 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma : 30 N 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma : 25 N Çalışma basıncı : 0.2 MPa ... 0.8 MPa Çalışma basıncı : 2 Bar ... 8 Bar Çalışma basıncı : 29 000032 ... 116 000032 Maks. çalışma frekansı tutucusu : 4 hz 0,6 MPa'da (6 bar, 87 psi) min. açma süresi : 8 ms 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi : 17 ms Harici tutma parmağı başına maks. kütle : 10 Gram İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli) Korozyon direnci sınıfı KBK : 1 - korozyona düşük maruziyet LABS uygunluğu : VDMA24364-B2-L Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %5'den fazla bakır içeren metaller kullanılmaz. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler dahil değildir Ortam sıcaklığı : 5 °C ... 60 °C 0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti : 15 N 0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti : 13.5 N Kütle atalet momenti : 0.008 000018 Tutma çenesindeki maks. kuvvet Fz statik : 10 N Tutma çenesindeki maks. moment Mx statik : 0.5 Nm Tutma çenesindeki maks. moment My statik : 0.5 Nm Tutma çenesindeki maks. moment Mz statik : 0.5 Nm Kılavuz elemanları tekrar yağlama aralığı : 10 scycle Ürün ağırlığı : 19 Gram Montaj türü : isteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile Pnömatik bağlantı : M3 Malzeme hakkında not : RoHS uyumlu Kapak malzemesi : PA Gövde malzemesi : Dövme alüminyum alaşım, sert eloksallı Tutma çenelerii malzemesi : yüksek alaşımlı paslanmaz çelik
