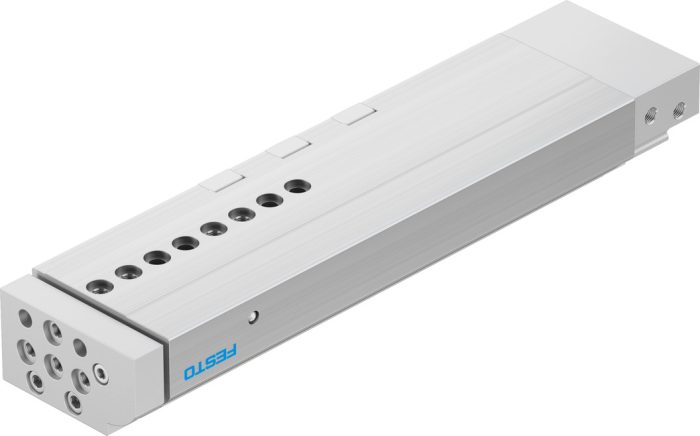

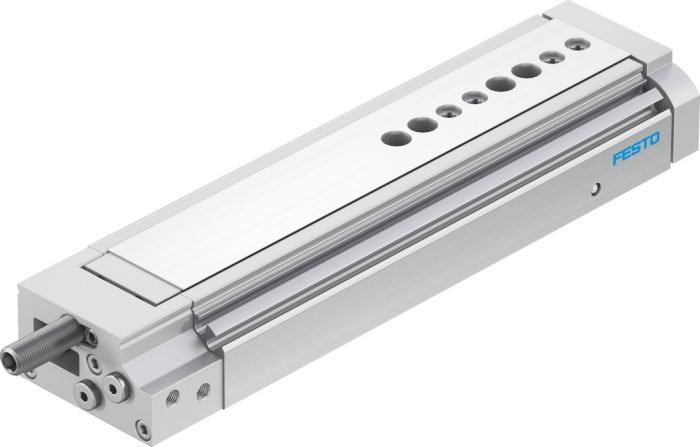

DGSL-10-100-PA – Mini Kızak Ünitesi

Açıklama

Strok : 100 mm
Ayarlanabilir son konum / uzunluk ön : 75.5 mm
Arkada ayarlanabilir son konum aralığı/uzunluk : 20 mm
Piston çapı : 12 mm
Tahrik ünitesi işletim türü : Çatal
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Kılavuz : Bilyeli kafes kılavuzu
Tasarım : Çatal Piston Piston mili Kızak
Konum algılama : yaklaşım sensörü için

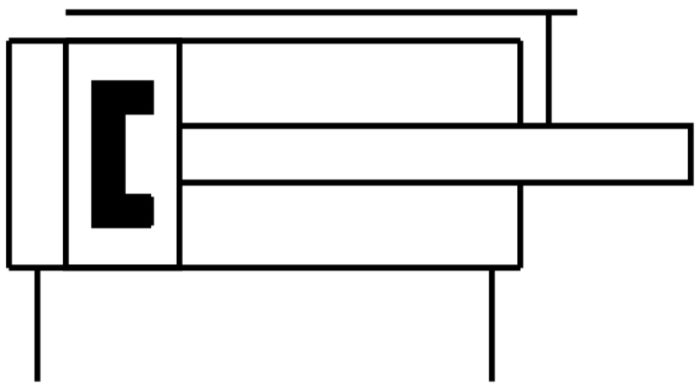

Sembol : 00991263
Çalışma basıncı : 0.15 MPa … 0.8 MPa
Çalışma basıncı : 1.5 Bar … 8 Bar
Maks. hız : 0.8 m/s
Tekrarlama hassasiyeti : 0,3 mm
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : 0 °C … 60 °C
Son konumlarda darbe enerjisi : 0.12 j
Sönümleme uzunluğu : 1.3 mm
Maks. kuvvet Fy : 1250 N
Maks. kuvvet Fz : 1250 N
Maks. moment Mx : 18 Nm
Maks. moment My : 12 Nm
Maks. moment Mz : 12 Nm
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 51 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 68 N
Hareketli kütle : 334 Gram
Ürün ağırlığı : 841 Gram
Alternatif bağlantılar : bkz. ürün çizimi
Montaj türü : geçiş deliği ile
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : HNBR
Gövde malzemesi : Dövme alüminyum alaşım
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
