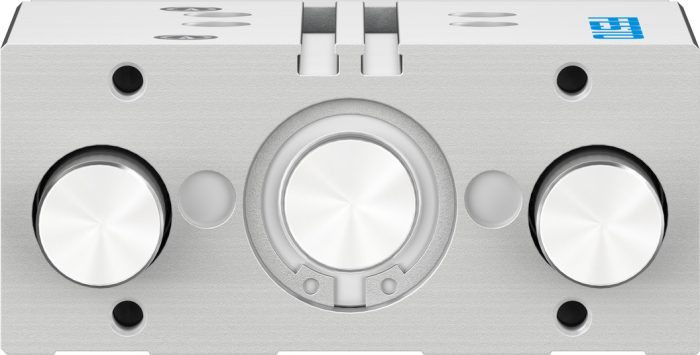

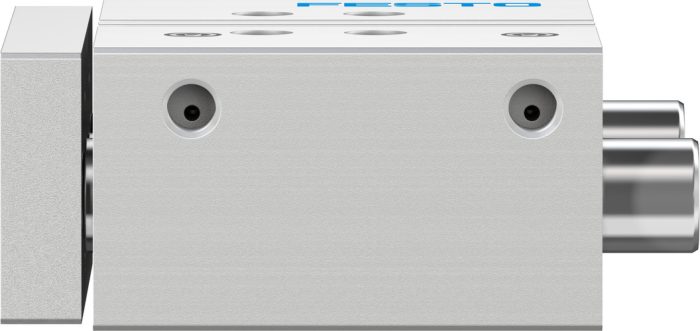

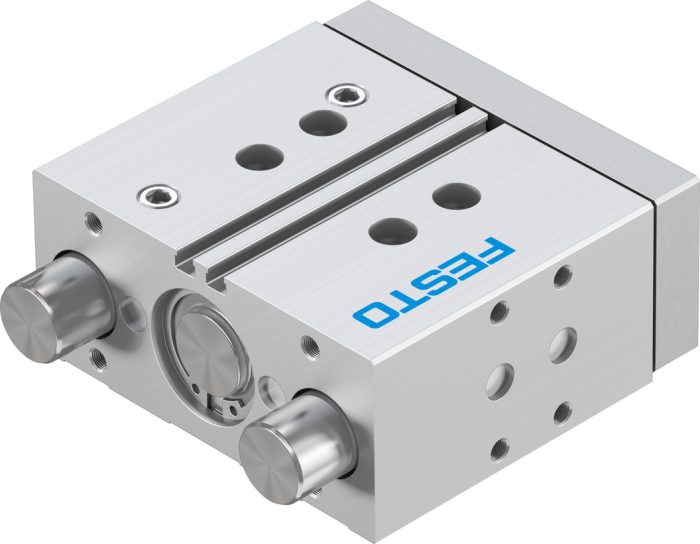

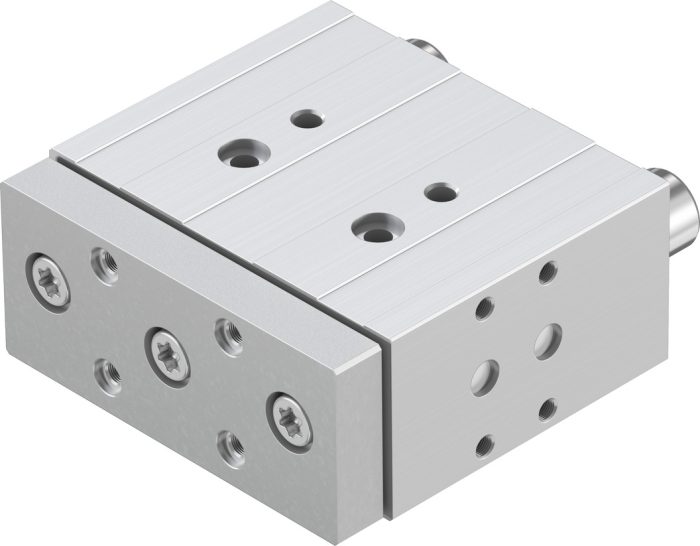

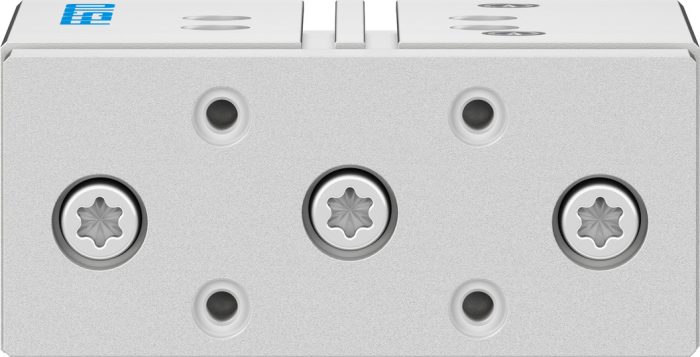

DFM-32-40-P-A-GF – Yataklamalı silindir

Açıklama

Faydalı yükün boyunduruk plakasına mesafesi xs : 50 mm
Strok : 40 mm
Piston çapı : 32 mm
Tahrik ünitesi işletim türü : Çatal
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Kılavuz : Kayar yatak
Tasarım : Kılavuz
Konum algılama : yaklaşım sensörü için

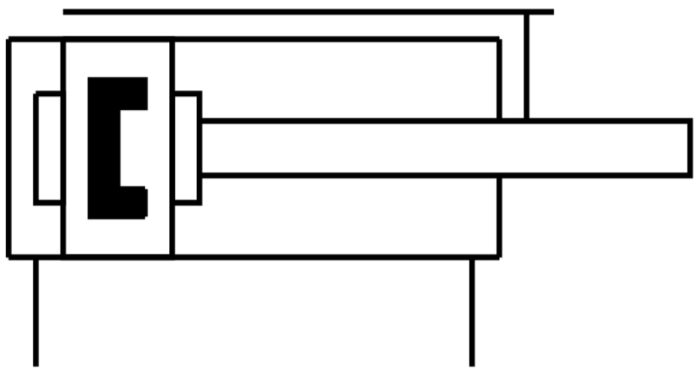

Sembol : 00991737
Çalışma basıncı : 0.15 MPa … 1 MPa
Çalışma basıncı : 1.5 Bar … 10 Bar
Maks. hız : 0.8 m/s
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -20 °C … 80 °C
Son konumlarda darbe enerjisi : 0.4 j
Maks. kuvvet Fy : 1227 N
Maks. kuvvet Fy statik : 1227 N
Maks. kuvvet Fz : 1227 N
Maks. kuvvet Fz statik : 1227 N
Maks. moment Mx : 47.84 Nm
Maks. moment Mx statik : 47.84 Nm
Maks. moment My : 24.53 Nm
Maks. moment My statik : 24.53 Nm
Maks. moment Mz : 24.53 Nm
Maks. moment Mz statik : 24.53 Nm
Maks. izin verilen moment yükü Mx, stroka bağlı olarak : 8.6 Nm
Tanımlanmış xs mesafesinde stroka bağlı olarak maks. taşıma kapasitesi : 161 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 415 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 482 N
Hareketli kütle : 1134 Gram
Ürün ağırlığı : 2095 Gram
Alternatif bağlantılar : bkz. ürün çizimi
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Dövme alüminyum alaşım
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
