DFC-4-5-P-GF – Mini kılavuzlu Silindir

Açıklama

Faydalı yükün boyunduruk plakasına mesafesi xs : 5 mm
Strok : 5 mm
Piston çapı : 4 mm
Tahrik ünitesi işletim türü : Çatal
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Kılavuz : Kayar yatak
Tasarım : Kılavuz
Konum algılama : Yok

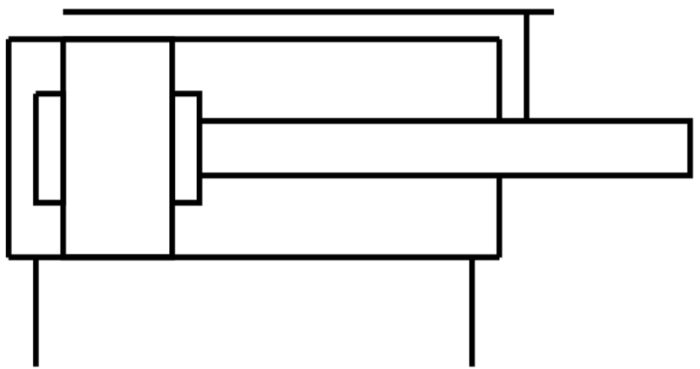

Sembol : 00991738
Çalışma basıncı : 0.35 MPa … 0.7 MPa
Çalışma basıncı : 3.5 Bar … 7 Bar
Maks. hız : 1 m/s
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Ortam sıcaklığı : -5 °C … 60 °C
Son konumlarda darbe enerjisi : 0.05 j
Maks. moment Mx : 0.02 Nm
Tanımlanmış xs mesafesinde stroka bağlı olarak maks. taşıma kapasitesi : 1.7 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 5.5 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 7.5 N
Hareketli kütle : 3.2 Gram
0 mm strokta hareketli kütle : 3.2 Gram
10 mm strok başına hareketli kütle ek yük : 1.3 Gram
Ürün ağırlığı : 10 Gram
Pnömatik bağlantı : PK-2
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Dövme alüminyum alaşım
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
