CPV10-M1H-2X2-GLS-K-M7 – Selenoid valf

Açıklama

Valf fonksiyonu : 2×2/2 kapalı tek bobinli
Çalıştırma türü : elektrikli
Valf boyutu : 10 mm
Standart anma debisi : 400 l/min
Pnömatik çalışma bağlantısı : M7
Çalışma gerilimi : 24V DC
Çalışma basıncı : -0.09 MPa … 1 MPa
Çalışma basıncı : -0.9 Bar … 10 Bar
Tasarım : Piston sürgüsü
Geri alma türü : pnömatik yay
Koruma türü : IP65
Nominal genişlik : 4 mm
Hava tahliye fonksiyonu : kısılamaz
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici dahili
Akış yönü : tersine çevrilemez

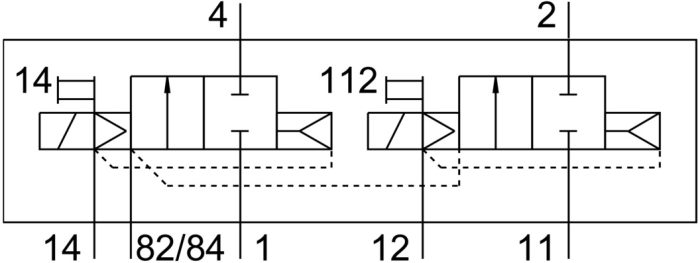

Sembol : 00991801
Örtüşme : pozitif kapsama
Kontrol basıncı : 0.3 MPa … 0.8 MPa
Kontrol basıncı : 3 Bar … 8 Bar
b değeri : 0.35
C değeri : 1.6 000022
Kapama anahtarlama süresi : 17 ms
Açma anahtarlama süresi : 15 ms
Devreye girme süresi : Tutma akımı azaltımı ile bağlantılı olarak %100
Elektrik güç tüketimi : 0.46 W
0 sinyalinde maks. pozitif test palsı : 1400 µs
1 sinyalide maks. negatif test palsı : 700 µs
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Depolama sıcaklığı : -20 °C … 40 °C
Akışkan sıcaklığı : -5 °C … 50 °C
Ortam sıcaklığı : -5 °C … 50 °C
Ürün ağırlığı : 70 Gram
Montaj türü : geçiş deliği ile
Kontrol havası bağlantısı 12/14 : Toplayıcı bağlantı
Kontrol tahliye havası bağlantısı 82/84 : Toplayıcı bağlantı
Pnömatik bağlantı 1 : Basınç ayırmalı toplayıcı bağlantı
Pnömatik bağlantı 11 : Basınç ayırmalı toplayıcı bağlantı
Pnömatik bağlantı 2 : M7
Pnömatik bağlantı 3/5 toplu : Toplayıcı bağlantı
Pnömatik bağlantı 4 : M7
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : HNBR NBR
Gövde malzemesi : Alüminyum pres döküm Pirinç POM PPS Çelik
