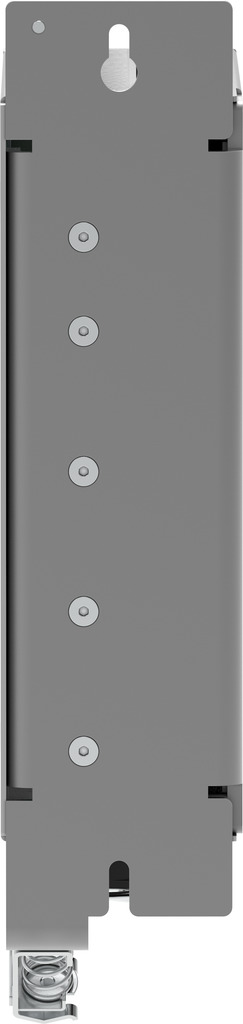

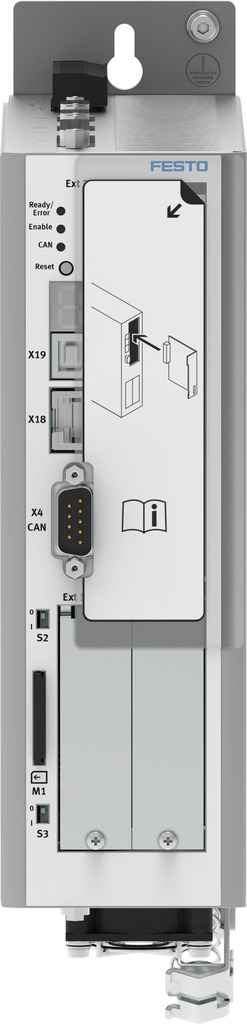

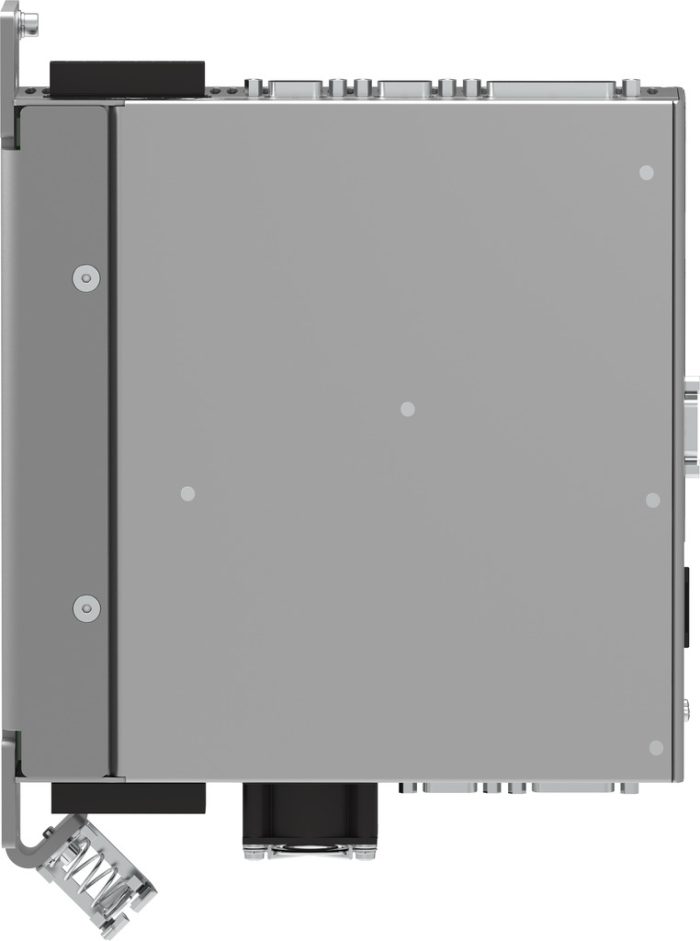

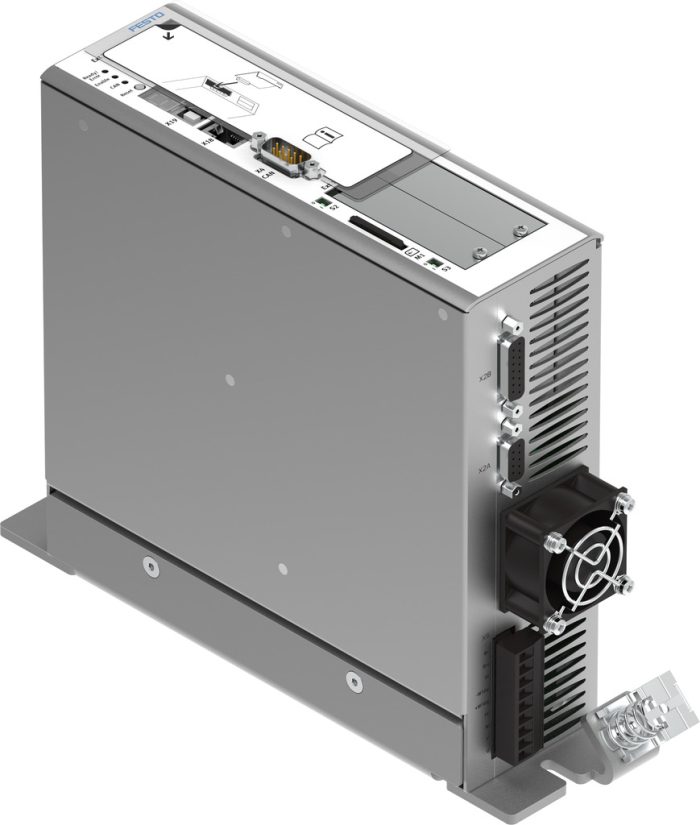

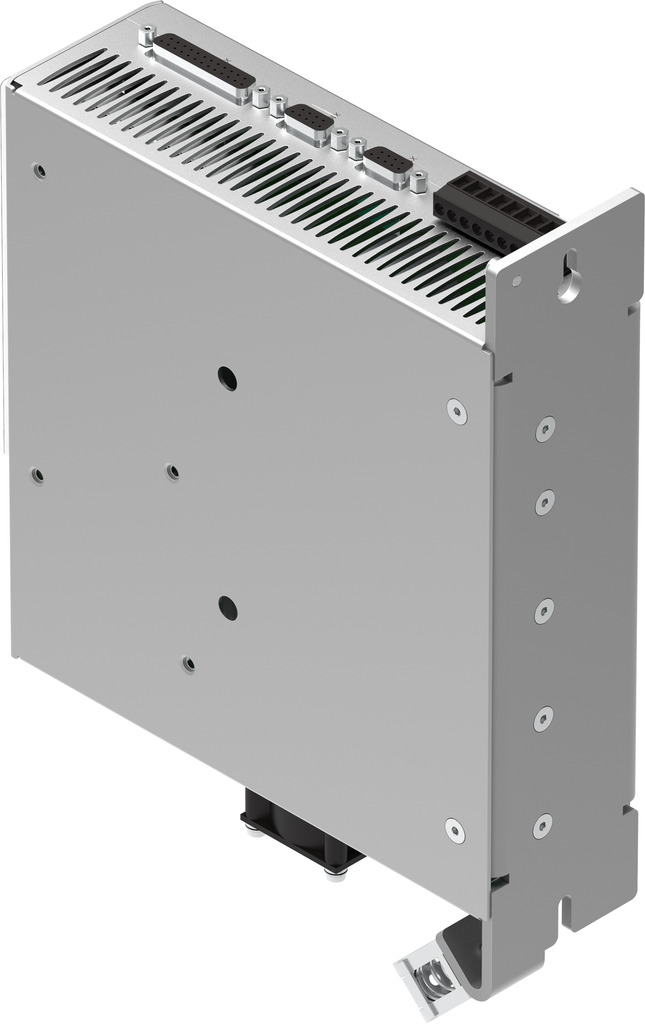

CMMP-AS-C5-3A-M3 – Motor Sürücü

Açıklama

Montaj türü : bağlantı plakasında vidalanarak sabitlenmiş
Ürün ağırlığı : 2200 Gram
Gösterge : Yedi segmentli ekran
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB makine direktifine göre AB düşük gerilim yönergesine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre elektrikli ekipman için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Depolama sıcaklığı : -25 °C … 70 °C
Ortam sıcaklığı : 0 °C … 40 °C
Bağıl nem : % 0 – 90
Koruma türü : IP10 IP20
Kirlenme derecesi : 2
Malzeme hakkında not : RoHS uyumlu
LABS uygunluğu : VDMA24364 Zone III
Nominal çalışma gerilimi fazları : 1 fazlı
Nominal çalışma gerilimi AC : 230 V
İzin verilen gerilim dalgalanmaları : +/- 10%
Şebeke frekansı : 50 hz … 60 hz
Nominal akım : 4 A … 6 A
Şebeke filtresi : entegre
Maks. ara devre gerilimi DC : 320 V
Fren direnci : 60 Ohm
Fren direnci pals gücü : 2.8 kVA
Mantık beslemesi DC nominal gerilim : 24 V
İzin verilen mantık gerilimi aralığı : ± %20
Mantık beslemesi akım tüketimi, sabitleme frensiz : 0.65 A
Çıkış gerilimi aralığı AC : 3x 0 – 270 V
Nominal çıkış akımı : 5 A
Faz başına nominal akım, efektif : 5 A
Faz başına tepe akımı, efektif : 10 A
Maks. pik akım süresi : 5 saniye
Kontrolör nominal gücü : 1000 AK
Yüksek performans : 2000 AK
Çıkış frekansı : 0 hz … 1000 hz
Parametrelendirme arayüzü : Parametrelendirme ve işletime alma USB Ethernet
Fieldbus bağlantısı : CANopen DeviceNet EterCAT EterNet/IP Modbus/TCP PROFINET Profibus DP
İletişim profili : DS301/DSP402 FHPP
Proses bağlantısı : G/Ç kuplörü 256 travers ünitesi için
Maks. fieldbus aktarım hızı : 1 000024
Bus bağlantısı : Soket 9 kutuplu Sub-D
Enkoder arayüzü çıkış, özellikler : Çözünürlük 16384 ppr
Enkoder arayüzü çıkış, işlev : Hız kontrol modunda enkoder sinyalleri aracılığıyla gerçek değer geri bildirimi. Müteakip bağımlı tahrik için hedef değer tanımı.
Enkoder arayüzü giriş, özellikler : 3 fazlı enkoder sinyalleri EnDat HIPERFACE RS422 SINCOS
Enkoder arayüzü giriş, işlev : Enkoder sinyal hızı hedef değeri. Slave tahrikin hız özelliği olarak, senkron işletimde.
Dijital mantık giriş sayısı : 10
Mantık girişi özellikleri : galvanik olarak izole edilmiş serbestçe yapılandırılabilir
Mantıksal giriş çalışma aralığı : 8 V … 30 V
Dijital mantık çıkış sayısı 24 V DC : 5
Dijital mantık çıkışlarının özellikleri : galvanik olarak izole edilmiş kısmi olarak serbestçe yapılandırılabilir
Maks. akım dijital mantık çıkışları : 100 mA
Analog referans değeri girişlerinin sayısı : 2
Referans değeri girişlerinin özellikleri : Diferansiyel girişler dönüş hızı için yapılandırılabilir elektrik için yapılandırılabilir
Çalışma aralığı referans değeri girişi : ± 10 V
Empedans nominal değer girişi : 20 kOhm
Analog monitör çıkışlarının sayısı : 2
Monitör çıkışları çalışma aralığı : ± 10 V
Çözünürlük monitör çıkışları : 9 bit
Monitör çıkışlarının özellikleri : kısa devre korumalı
