CDVI5.0-MT2H-3OLS-3GLS – Selenoid valf

Açıklama

Valf fonksiyonu : 3/2 kapalı tek bobinli 3/2 açık tek bobinli
Çalıştırma türü : elektrikli
Standart anma debisi : 300 l/min
Pnömatik çalışma bağlantısı : Bağlantı plakası
Çalışma gerilimi : 24V DC
Çalışma basıncı : 3 Bar … 10 Bar
Tasarım : Piston sürgüsü
Geri alma türü : pnömatik yay
Nominal genişlik : 5 mm
Sızdırmazlık prensibi : yumuşak
Manuel kumanda : basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici
Akış yönü : tersine çevrilemez

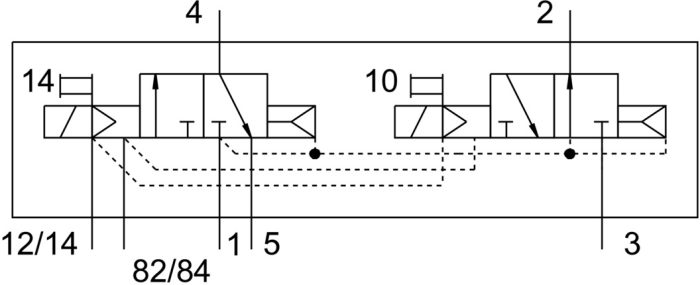

Sembol : 00991813
Zorunlu dinamizasyon hakkında not : Anahtarlama frekansı en az 1/ay
Kontrol basıncı : 3 Bar … 8 Bar
b değeri : 0.14
C değeri : 1.4 000022
Kapama anahtarlama süresi : 22 ms
Açma anahtarlama süresi : 10 ms
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 3 – yoğun korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Akışkan sıcaklığı : -5 °C … 50 °C
Ortam sıcaklığı : -5 °C … 50 °C
Ürün ağırlığı : 210 Gram
Montaj türü : vidalanabilir
Kontrol tahliye havası bağlantısı 82/84 : Bağlantı plakası
Pnömatik bağlantı 1 : Bağlantı plakası
Pnömatik bağlantı 2 : Bağlantı plakası
Pnömatik bağlantı 3 : Bağlantı plakası
Pnömatik bağlantı 4 : Bağlantı plakası
Pnömatik bağlantı 5 : Bağlantı plakası
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR TPE-O
Gövde malzemesi : Alüminyum pres döküm
