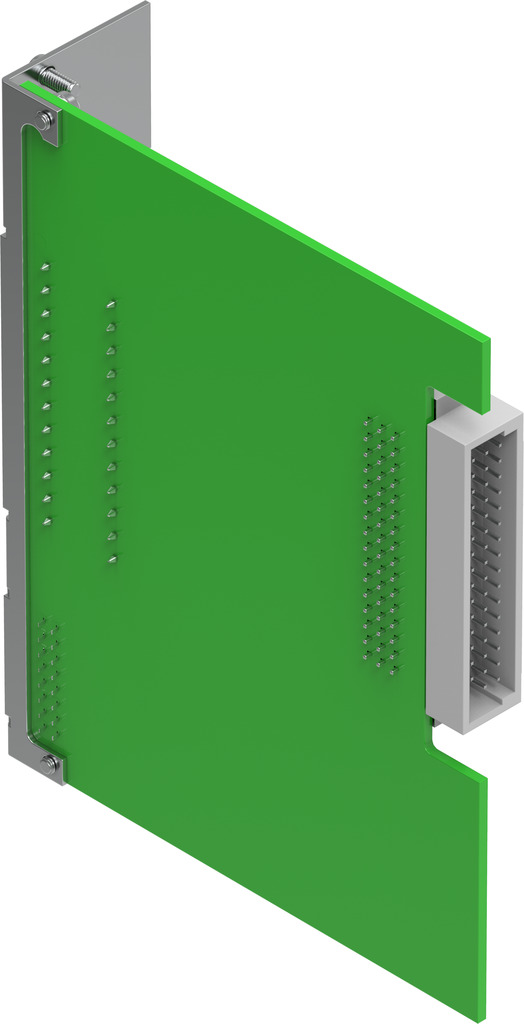

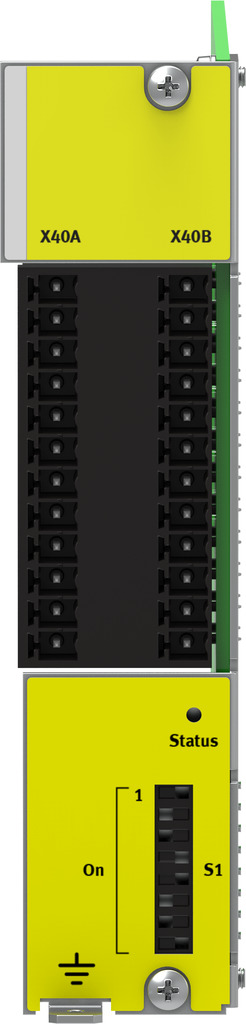

CAMC-G-S3 – Emniyet modülü

Açıklama

Mantık beslemesi DC nominal gerilim : 24 V
Nominal çalışma gerilimi DC : 24 V
Mantık beslemesi nominal akım : 0.15 A
İzin verilen mantık gerilimi aralığı : ± %20
Mantık beslemesi akım tüketimi, sabitleme frensiz : 0.2 A
Kısa devre dayanımı : evet, istisna: Kontak C1/C2
40 °C’de akım yükü kapasitesi : 0.2 A
Koruma (kısa devre) : hayır
Dijital çıkış tipi : Potansiyelsiz sinyal kontağı 3 emniyetli, 2 kanallı yarı iletken çıkış
Dijital mantık giriş sayısı : 10
Dijital çıkışlar, anahtarlama mantığı : Yarı iletken çıkışlar: Yapılandırılabilir PNP (pozitif anahtarlama) 2 kanallı eş değer/eş değer olmayan
Ölçüler G x U x Y : 112,2 mm x 99,1 mm x 28,7 mm
Ürüne özel LED gösterge : Hata (kırmızı) Normal işletim (yeşil) Güvenli durum (sarı)
Güvenlik fonksiyonu : Emniyetli fren kontrolü (SBC) Emniyetli hız aralığı (SSR) Emniyetli hız denetimi (SSM) Emniyetli kapatılan moment (STO) Emniyetli sınırlandırılmış hız (SLS) Emniyetli çalışma durdurma (SOS) Emniyetli durdurma 1 (SS1) Emniyetli durdurma 2 (SS2)
PFH : 9.5E-9
Proof-Test aralığı : 20 a
Donanım hata toleransı : 1
SFF Safe Failure Fraction : 99.5 %
ISO 13849 ve IEC 61508’e (SIL) göre güvenlik işlevi sertifikalı : Ürün, SRP/CS’de SIL 3 Yüksek Talebe kadar kullanılabilir
Safety Integrity Level (SIL) : Emniyetli durdurma 2 (SS2) / SIL 3 Emniyetli durdurma 1 (SS1) / SIL 3 Emniyetli fren kontrolü (SBC) / SIL 3 Emniyetli sınırlandırılmış hız (SLS) / SIL 3 Emniyetli çalışma durdurma (SOS) / SIL 3 Emniyetli hız denetimi (SSM) / SIL 3 Emniyetli hız aralığı (SSR) / SIL 3 Emniyetli kapatılan moment (STO) / SIL 3
Performans seviyesi (PL) : Emniyetli fren kontrolü (SBC) / Kategori 4, Performans Seviyesi e Emniyetli sınırlandırılmış hız (SLS) / Kategori 3, Performans Seviyesi e Emniyetli çalışma durdurma (SOS) / Kategori 3, Performans Seviyesi e Emniyetli durdurma 1 (SS1) / Kategori 3, Performans Seviyesi e Emniyetli durdurma 2 (SS2) / Kategori 3, Performans Seviyesi e Emniyetli hız izleme (SSM) / Kategori 3, Performans Seviyesi e Emniyetli hız aralığı (SSR) / Kategori 3, Performans Seviyesi e Emniyetli kapatılan moment (STO) / Kategori 4, Performans Seviyesi e
Diyagnoz kapsama derecesi : 97.5 %
ISO 13849’a (PL) göre güvenlik işlevleri için onaylanmıştır : Ürün, Kategori 4, PL e’ye kadar SRP/CS’de kullanılabilir
Ruhsat : TÜV
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB makine direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş : TÜV Rheinland 01/205/5165.02/19 TÜV Rheinland UK Ltd. 01/205U/5165.00/22
LABS uygunluğu : VDMA24364 Zone III
Depolama sıcaklığı : -25 °C … 55 °C
Bağıl nem : % 5 – 90 yoğuşmayan
Koruma türü : IP20 monte edilmiş durumda
Ortam sıcaklığı : 0 °C … 40 °C
Ürün ağırlığı : 220 Gram
Montaj türü : CMMP-AS…-M3 için eklenti modülü
Malzeme hakkında not : RoHS uyumlu
Montaj konumu : herhangi bir
Damar uçları : Kablo pabucu
Bağlantı kesiti : 0.25 000013 … 0.5 000013
Elektrik bağlantısı : Vidalı terminal Düz soket
Gösterge : Yeşil / sarı / kırmızı LED
Kontrol elemanları : DIP şalteri
Mantık girişi spesifikasyonu : IEC 61131-2, tip 3
Mantık girişi özellikleri : 4 emniyetli, 2 kanallı giriş eş değer / eş değer olmayan anahtarlama test darbeleri yapılandırılabilir, işlev yapılandırılabilir 6 emniyetli, 1 kanallı giriş, test darbeleri yapılandırılabilir
Mantıksal giriş çalışma aralığı : 13 V … 28.8 V
Maks. nominal giriş akımı : 0.015 A
Filtreleme süresi girişler : 0.3 ms
Çıkış başına akım yükü kapasitesi : 50 mA
Maks. akım dijital mantık çıkışları : 50 mA
Çıkışların korunması : Kısa devre ve çapraz devre denetimi
Minimum çevrim süresi : 2 ms
Parametrelendirme : SafetyTool aracılığıyla
