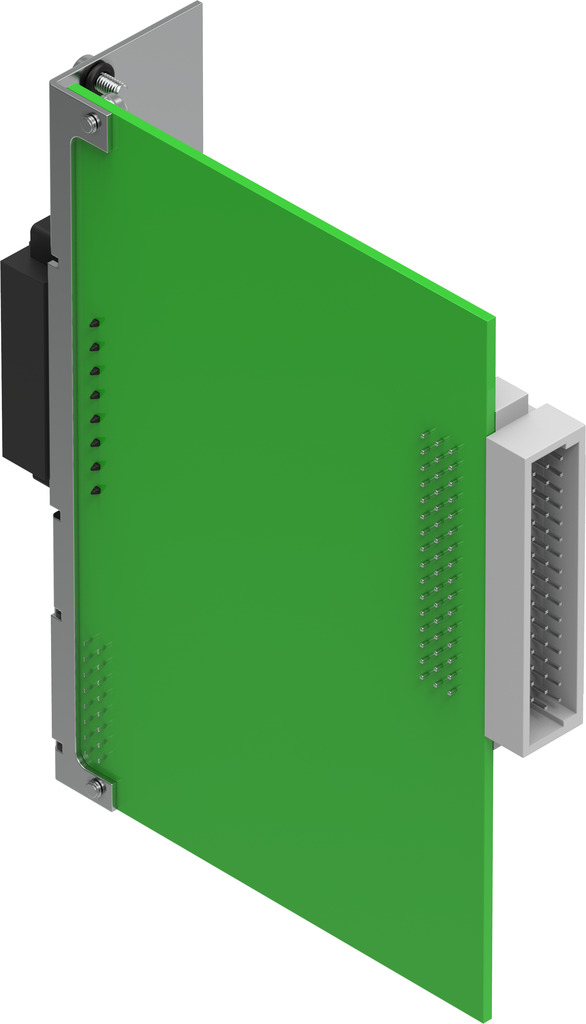

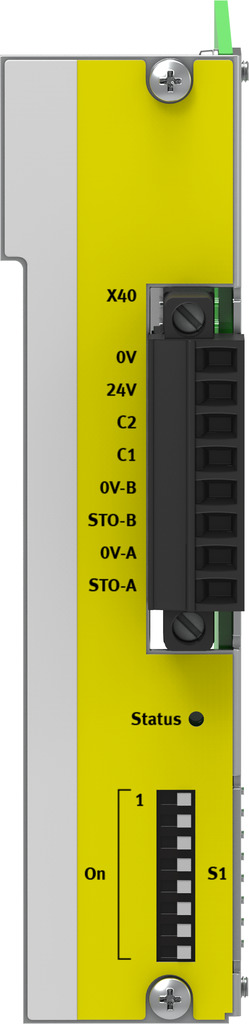

CAMC-G-S1 – Emniyet modülü

Açıklama

Mantık beslemesi DC nominal gerilim : 24 V
Nominal çalışma gerilimi DC : 24 V
Mantık beslemesi nominal akım : 0.02 A
İzin verilen mantık gerilimi aralığı : ± %20
Mantık beslemesi akım tüketimi, sabitleme frensiz : 0.03 A
Kısa devre dayanımı : hayır
40 °C’de akım yükü kapasitesi : 0.2 A
Koruma (kısa devre) : hayır
Dijital çıkış tipi : Potansiyelsiz sinyal kontağı
Dijital mantık giriş sayısı : 2
Dijital çıkışlar, anahtarlama mantığı : İletişim STO’da kapanıyor
Ölçüler G x U x Y : 112,6 mm x 87,2 mm x 28,3 mm
Ürüne özel LED gösterge : Normal çalışma (yeşil) / STO (sarı)
Güvenlik fonksiyonu : Emniyetli kapatılan moment (STO)
PFH : 1.27E-10
PFD : 2.3E-5
Proof-Test aralığı : 20 a
Donanım hata toleransı : 1
SFF Safe Failure Fraction : 99.2 %
ISO 13849 ve IEC 61508’e (SIL) göre güvenlik işlevi sertifikalı : Ürün, SRP/CS’de SIL 3 Yüksek Talebe kadar kullanılabilir
Safety Integrity Level (SIL) : Emniyetli kapatılan moment (STO) / SIL 3 / SILCL 3
Performans seviyesi (PL) : Emniyetli kapatılan moment (STO) / Kategori 4, Performans Seviyesi e
Diyagnoz kapsama derecesi : 97 %
ISO 13849’a (PL) göre güvenlik işlevleri için onaylanmıştır : Ürün, Kategori 4, PL e’ye kadar SRP/CS’de kullanılabilir
Ruhsat : TÜV
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB makine direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş : TÜV Rheinland 01/205/5165.02/19 TÜV Rheinland UK Ltd. 01/205U/5165.00/22
LABS uygunluğu : VDMA24364 Zone III
Depolama sıcaklığı : -25 °C … 55 °C
Bağıl nem : % 5 – 95 yoğuşmayan
Koruma türü : IP20 monte edilmiş durumda
Ortam sıcaklığı : 0 °C … 40 °C
Ürün ağırlığı : 75 Gram
Montaj türü : CMMP-AS…-M3 için eklenti modülü
Malzeme hakkında not : RoHS uyumlu
Montaj konumu : herhangi bir
Damar uçları : Kablo pabucu
Bağlantı kesiti : 0.25 000013 … 0.5 000013
Elektrik bağlantısı : Vidalı terminal Düz soket
Gösterge : Sarı / yeşil LED
Kontrol elemanları : yok
Mantık girişi spesifikasyonu : IEC 61131-2’ye göre
Mantık girişi özellikleri : galvanik olarak izole edilmiş
Mantıksal giriş çalışma aralığı : 19.2 V … 28.8 V
Maks. nominal giriş akımı : 0.03 A
Filtreleme süresi girişler : 0.3 ms
Çıkış başına akım yükü kapasitesi : 200 mA
Maks. akım dijital mantık çıkışları : 200 mA
Çıkışların korunması : hayır
