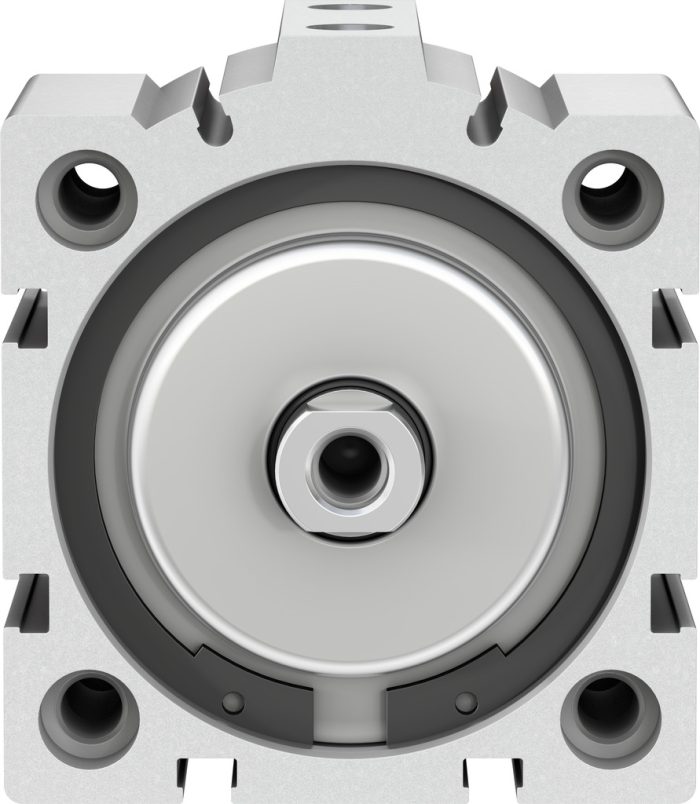

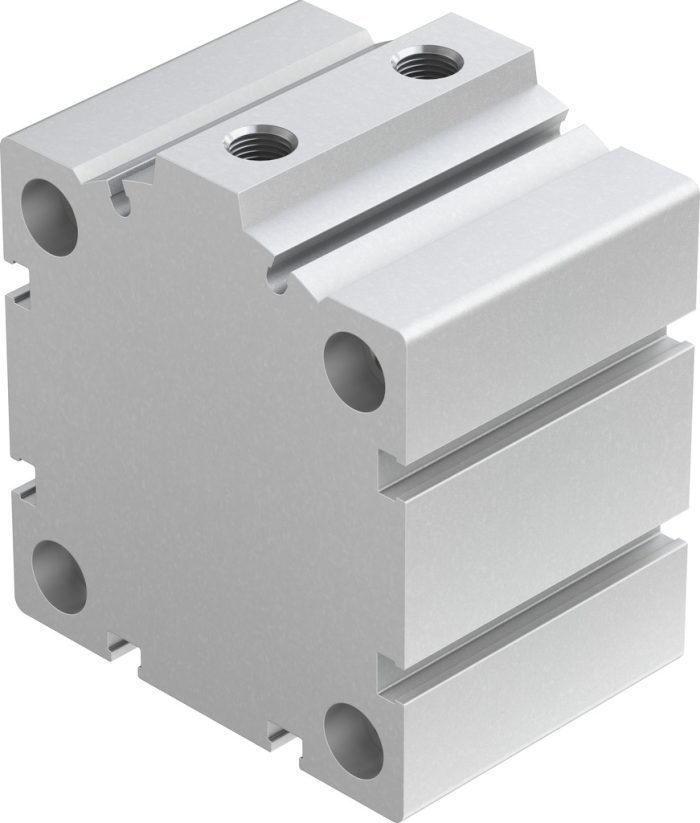

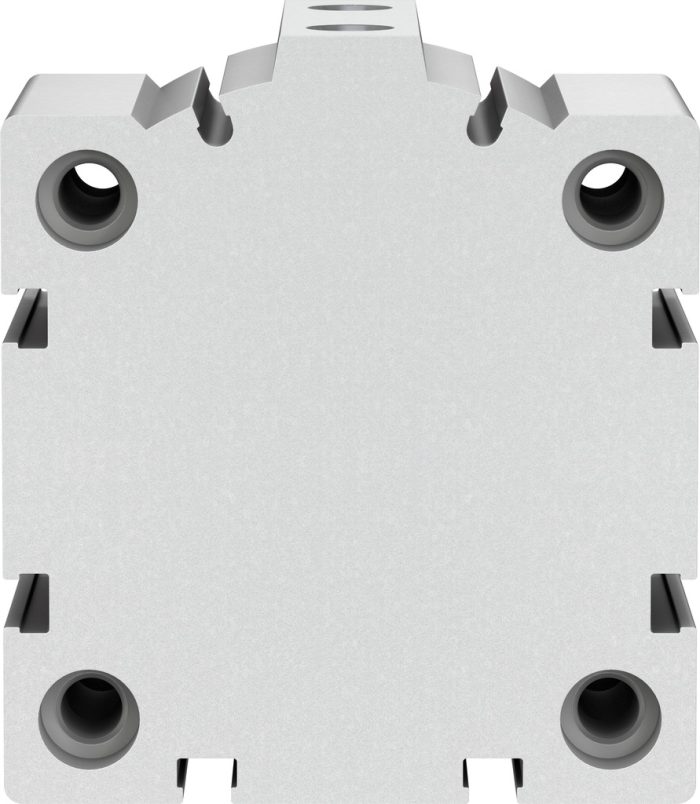

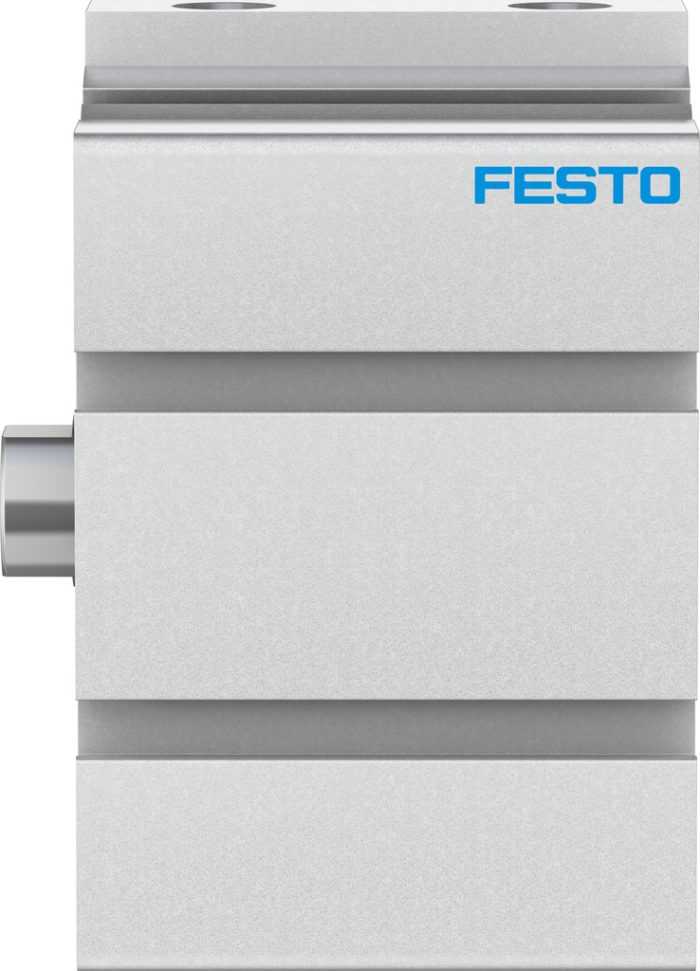

ADVC-63-15-I-P – Kısa stroklu silindir

Açıklama

Strok : 15 mm
Piston çapı : 63 mm
Standarda dayalı : ISO 6431 Delik deseni VDMA 24562
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tasarım : Piston Piston mili
Konum algılama : Yok
Sembol : 00991227
Çalışma basıncı : 0.06 MPa … 1 MPa
Çalışma basıncı : 0.6 Bar … 10 Bar
Çalışma basıncı : 8.7 000032 … 145 000032
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -20 °C … 80 °C
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 1750 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 1870 N
Hareketli kütle : 178 Gram
0 mm strokta hareketli kütle : 162 Gram
10 mm strok başına hareketli kütle ek yük : 16 Gram
Ürün ağırlığı : 616 Gram
0 mm strokta temel ağırlık : 578 Gram
10 mm strok başına ek ağırlık : 80 Gram
Montaj türü : isteğe bağlı olarak: geçiş deliği ile aksesuarlarla
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım eloksallı
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Gövde malzemesi : Dövme alüminyum alaşım eloksallı
Piston mili malzemesi : yüksek alaşımlı çelik
