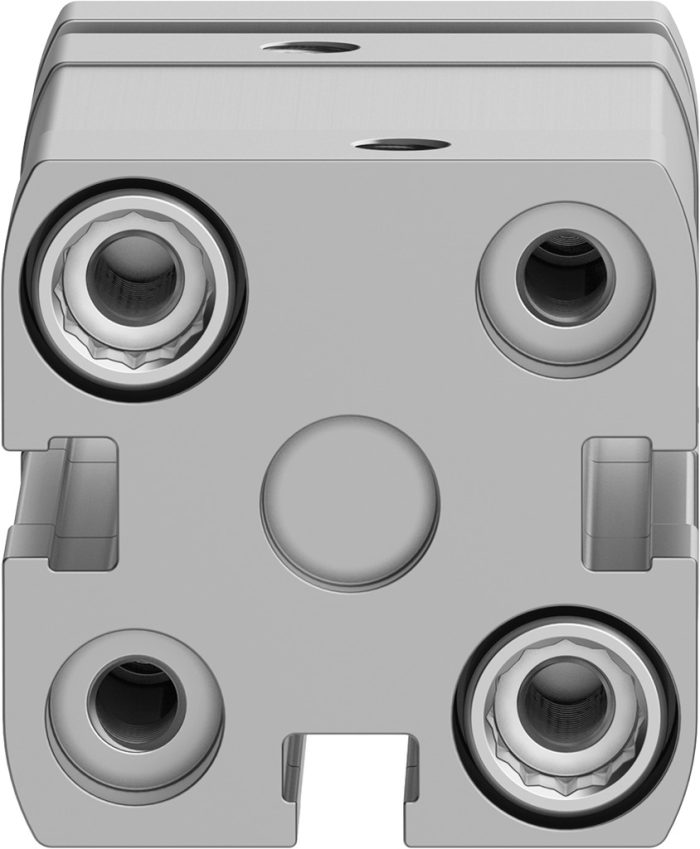

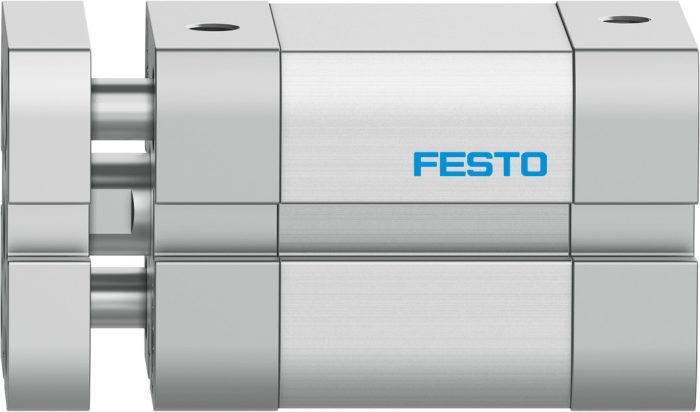

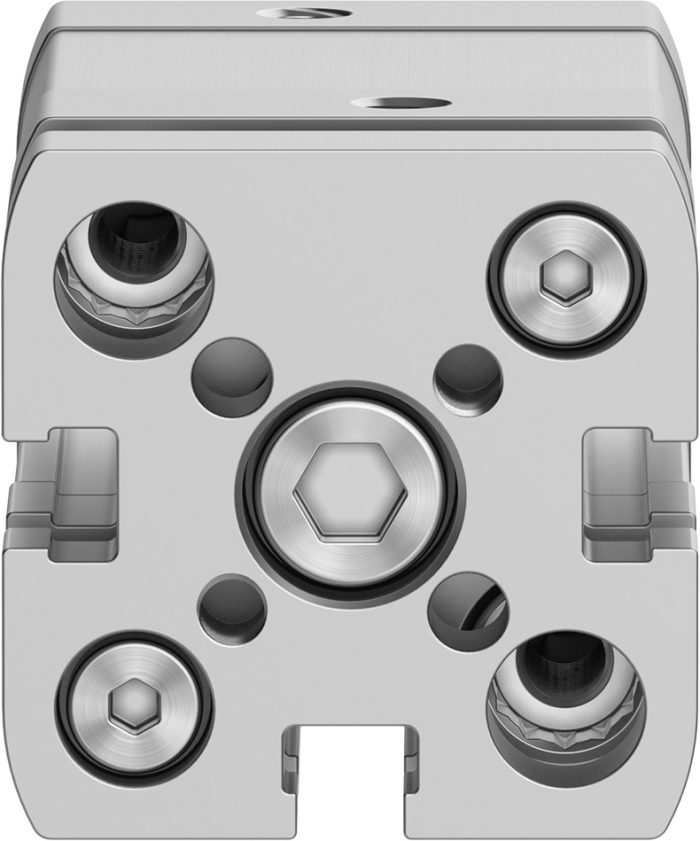

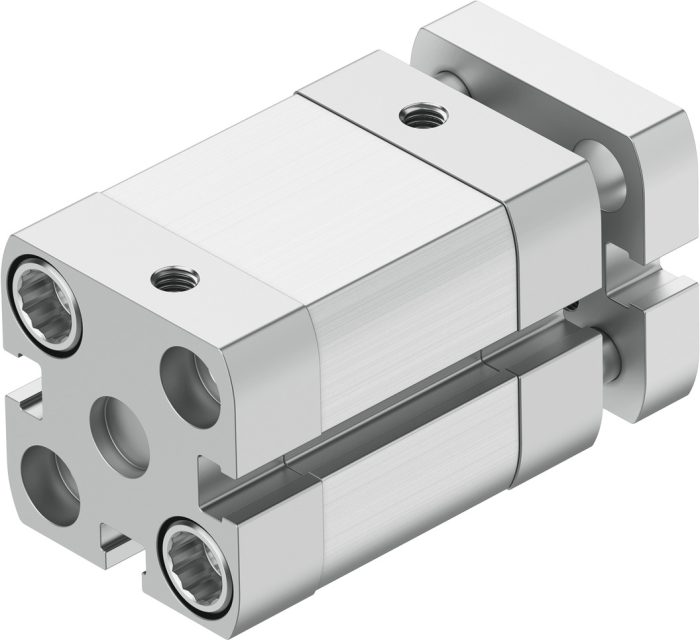

ADNGF-20-15-PPS-A – Kompakt silindir

Açıklama

Strok : 15 mm
Piston çapı : 20 mm
Standarda dayalı : ISO 21287
Sönümleme : kendinden ayarlı pnömatik son konum sönümlemesi
Montaj konumu : herhangi bir
Tasarım : Piston Piston mili Profil borusu
Konum algılama : yaklaşım sensörü için
Dönmeye karşı koruma/kılavuz : Çatallı kılavuz çubuk
Çalışma basıncı : 0.19 MPa … 1 MPa
Çalışma basıncı : 1.9 Bar … 10 Bar
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -20 °C … 80 °C
Son konumlarda darbe enerjisi : 0.2 j
Sönümleme uzunluğu : 3 mm
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 141 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 188 N
0 mm strokta hareketli kütle : 60 Gram
10 mm strok başına hareketli kütle ek yük : 11 Gram
0 mm strokta temel ağırlık : 161 Gram
10 mm strok başına ek ağırlık : 26 Gram
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Kovan vidaları malzemesi : Çelik
Kapak malzemesi : Dövme alüminyum alaşım, anodize
Sızdırmazlık elemanları malzemesi : TPE-U(PUR)
Sonlama plakası malzemesi : Dövme alüminyum alaşım, anodize
Piston mili malzemesi : yüksek alaşımlı çelik
Silindir borusu malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı
