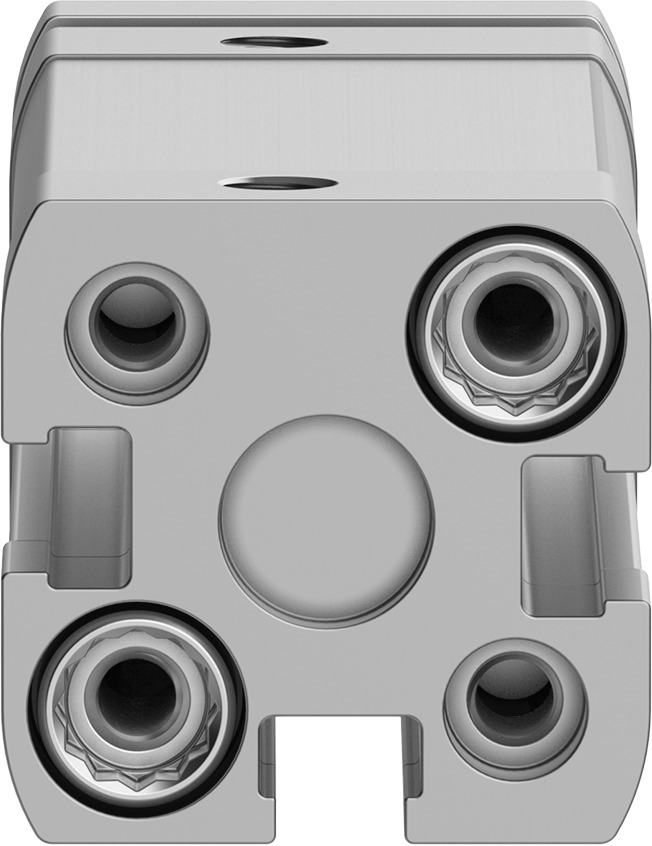

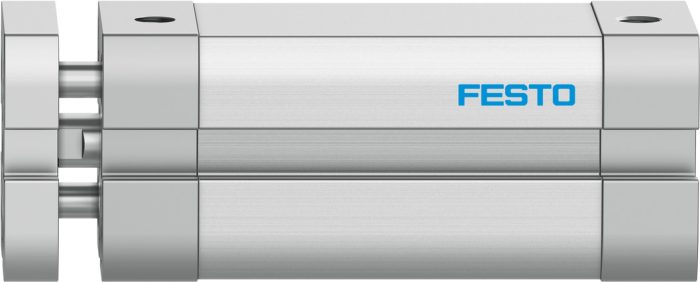

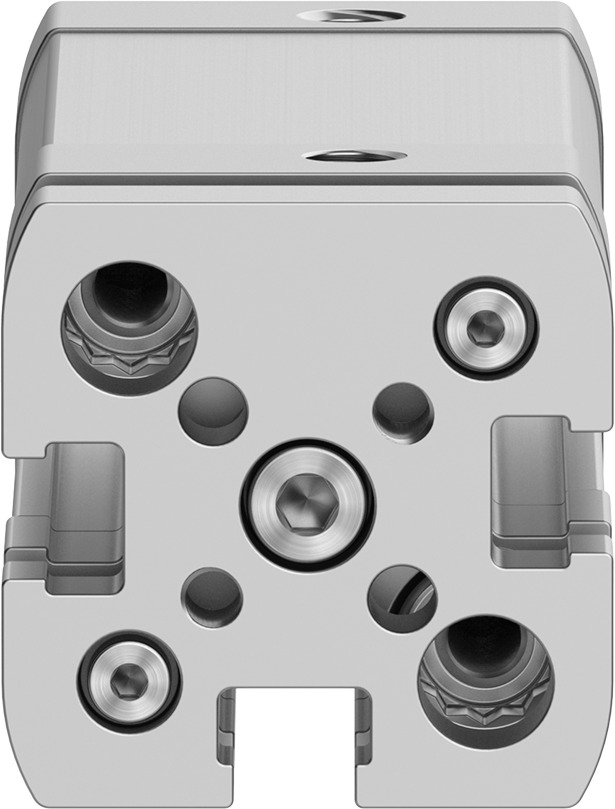

ADNGF-12-30-P-A – Kompakt silindir

Açıklama

Strok : 30 mm
Piston çapı : 12 mm
Standarda dayalı : ISO 21287
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Tasarım : Piston Piston mili Profil borusu
Konum algılama : yaklaşım sensörü için
Dönmeye karşı koruma/kılavuz : Çatallı kılavuz çubuk
Çalışma basıncı : 0.15 MPa … 1 MPa
Çalışma basıncı : 1.5 Bar … 10 Bar
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -20 °C … 80 °C
Son konumlarda darbe enerjisi : 0.07 j
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 51 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 68 N
0 mm strokta hareketli kütle : 22 Gram
10 mm strok başına hareketli kütle ek yük : 4 Gram
0 mm strokta temel ağırlık : 90 Gram
10 mm strok başına ek ağırlık : 14 Gram
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Kovan vidaları malzemesi : Çelik
Kapak malzemesi : Dövme alüminyum alaşım, anodize
Sızdırmazlık elemanları malzemesi : TPE-U(PUR)
Sonlama plakası malzemesi : Dövme alüminyum alaşım, anodize
Piston mili malzemesi : yüksek alaşımlı çelik
Silindir borusu malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı
