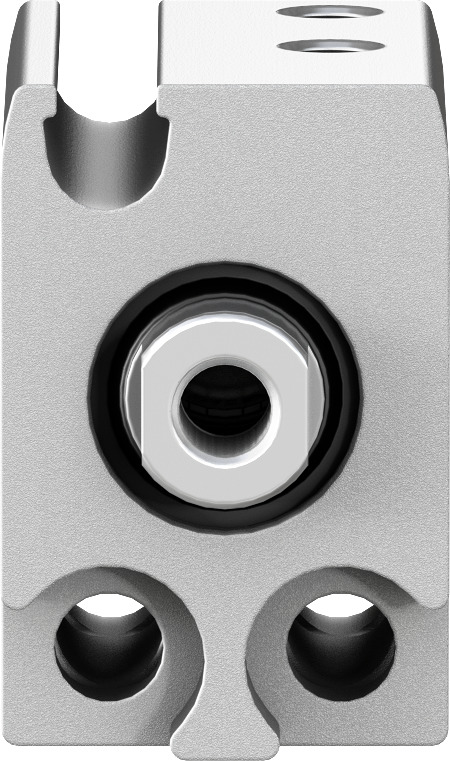

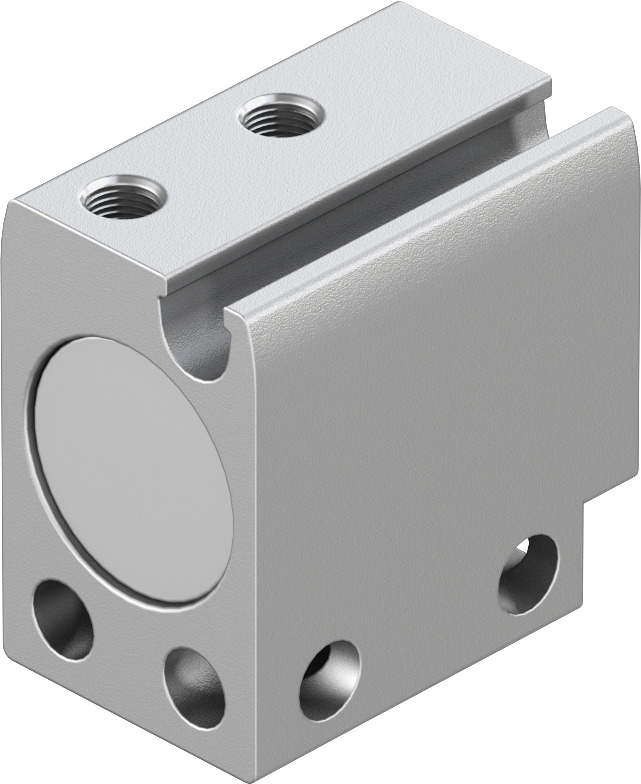

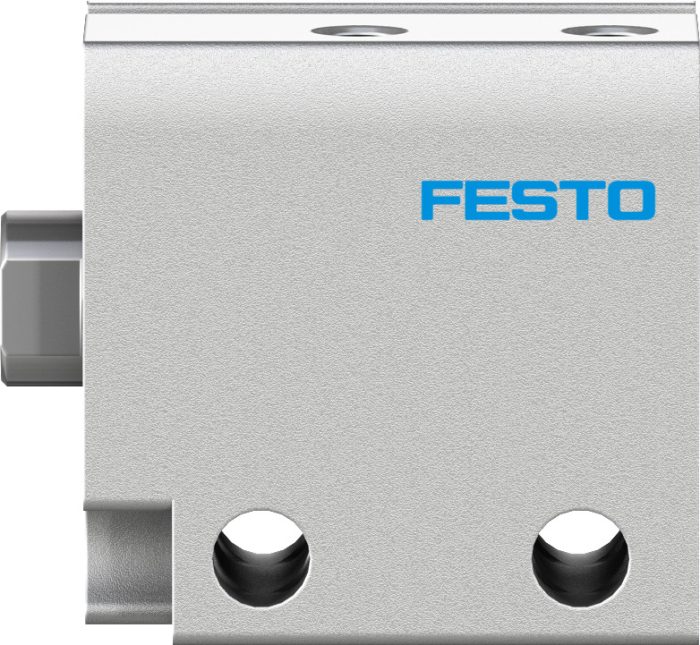

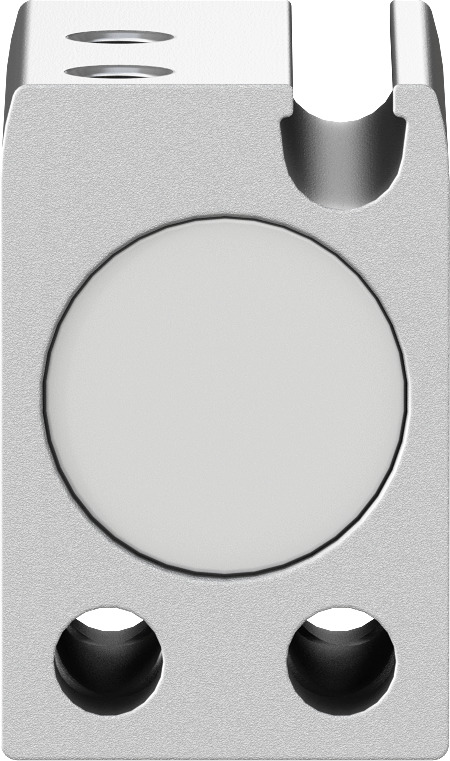

ADN-S-10-5-I – Kompakt silindir
- Açıklama
- Değerlendirmeler (0)
Açıklama
Strok : 5 mm
Piston çapı : 10 mm
Sönümleme : sönümleme yok
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Piston mili ucu : Dişi diş
Tasarım : Piston Piston mili
Sembol : 00991215
Varyantlar : tek taraflı piston mili
Çalışma basıncı : 0.1 MPa … 0.8 MPa
Çalışma basıncı : 1 Bar … 8 Bar
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Ortam sıcaklığı : -10 °C … 60 °C
Son konumlarda darbe enerjisi : 0.012 j
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 30.2 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 47 N
Hareketli kütle : 4.1 Gram
Ürün ağırlığı : 17 Gram
Montaj türü : geçiş deliği ile
Pnömatik bağlantı : M3
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım
Dinamik sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Gövde malzemesi : Dövme alüminyum alaşım eloksallı
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
