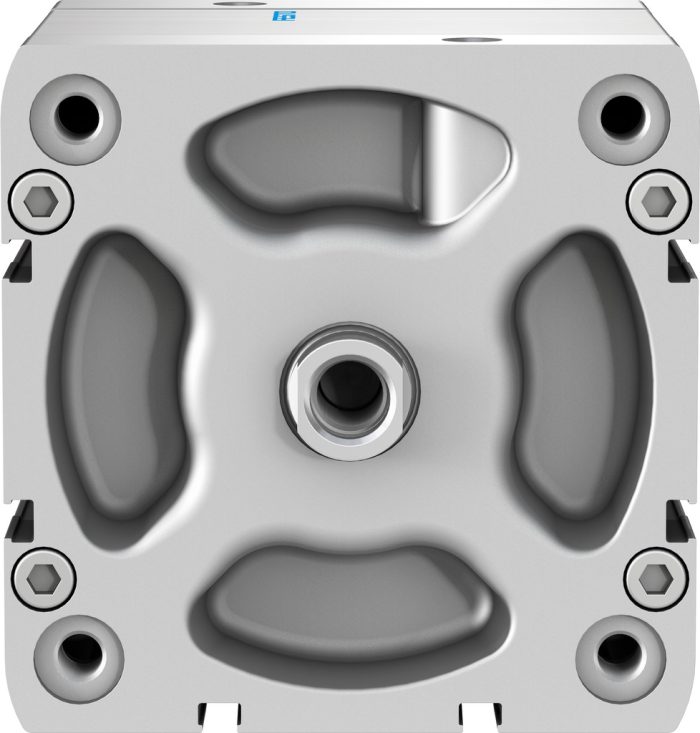

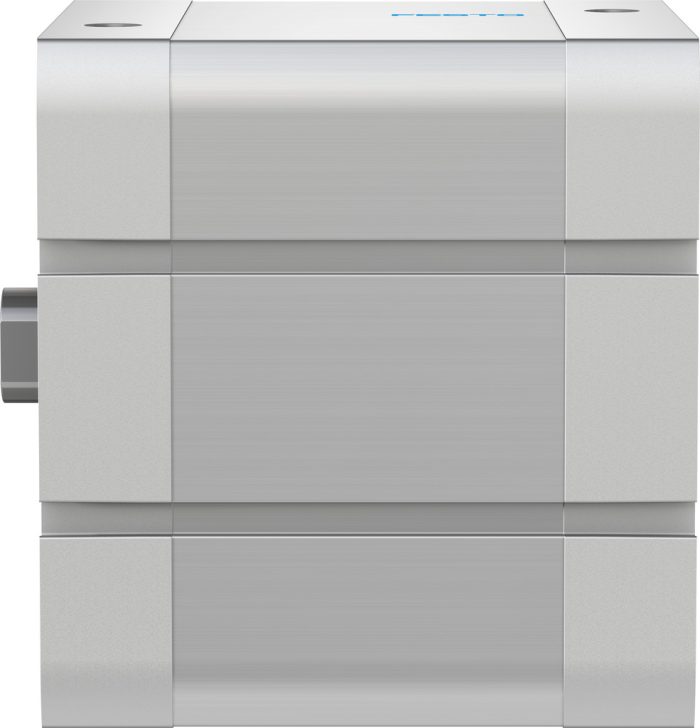

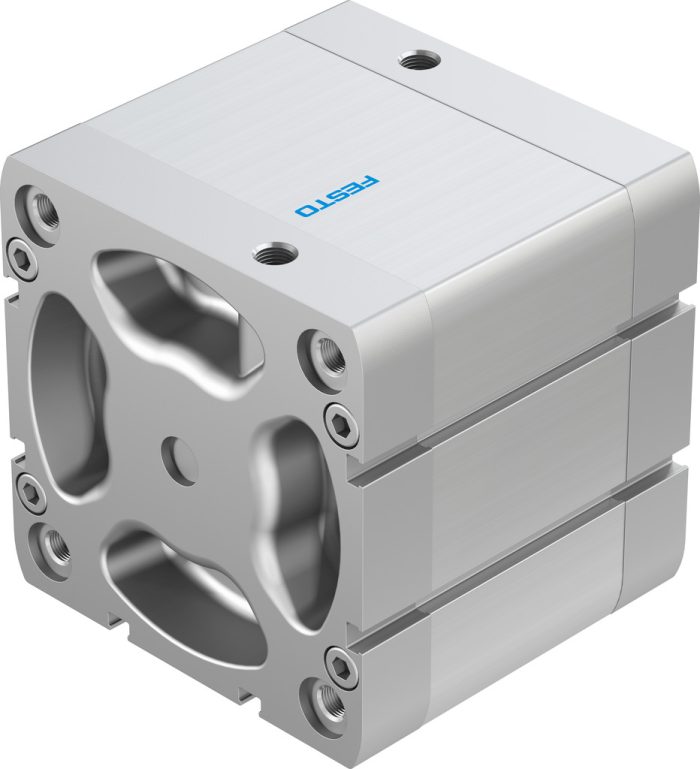

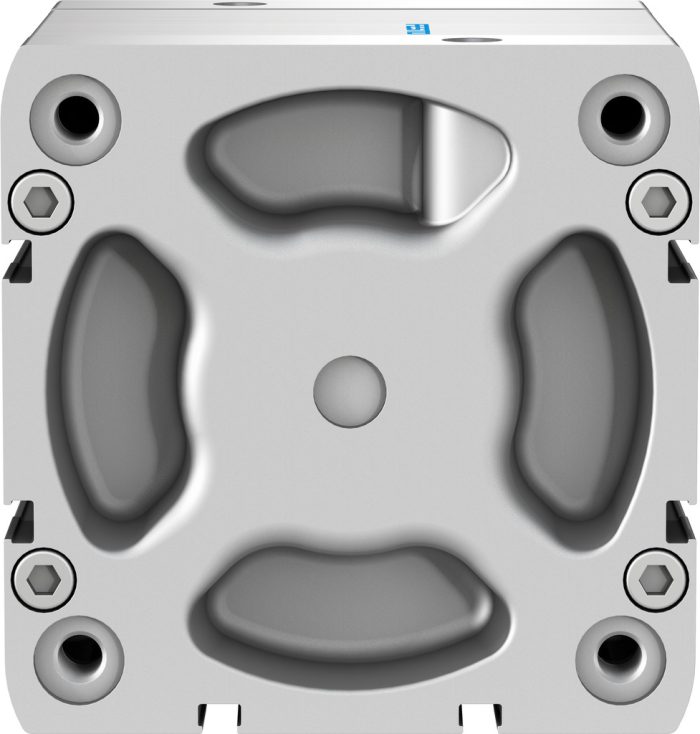

ADN-100-40-I-PPS-A – Kompakt silindir

Açıklama

Strok : 40 mm
Piston çapı : 100 mm
Piston mili diş ölçüsü : M12
Sönümleme : kendinden ayarlı pnömatik son konum sönümlemesi
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 21287
Piston mili ucu : Dişi diş
Konum algılama : yaklaşım sensörü için
Sembol : 00991217
Varyantlar : tek taraflı piston mili
Çalışma basıncı : 0.1 MPa … 1 MPa
Çalışma basıncı : 1 Bar … 10 Bar
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -20 °C … 80 °C
Son konumlarda darbe enerjisi : 2.5 j
Sönümleme uzunluğu : 10 mm
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 4524 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 4712 N
0 mm strokta hareketli kütle : 570 Gram
10 mm strok başına hareketli kütle ek yük : 25 Gram
0 mm strokta temel ağırlık : 2154 Gram
10 mm strok başına ek ağırlık : 98 Gram
Montaj türü : isteğe bağlı olarak: geçiş deliği ile dişi diş ile aksesuarlarla
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Kovan vidaları malzemesi : Çelik
Kapak malzemesi : Alüminyum pres döküm, kaplamalı
Sızdırmazlık elemanları malzemesi : TPE-U(PUR)
Piston mili malzemesi : yüksek alaşımlı çelik
Silindir borusu malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı
