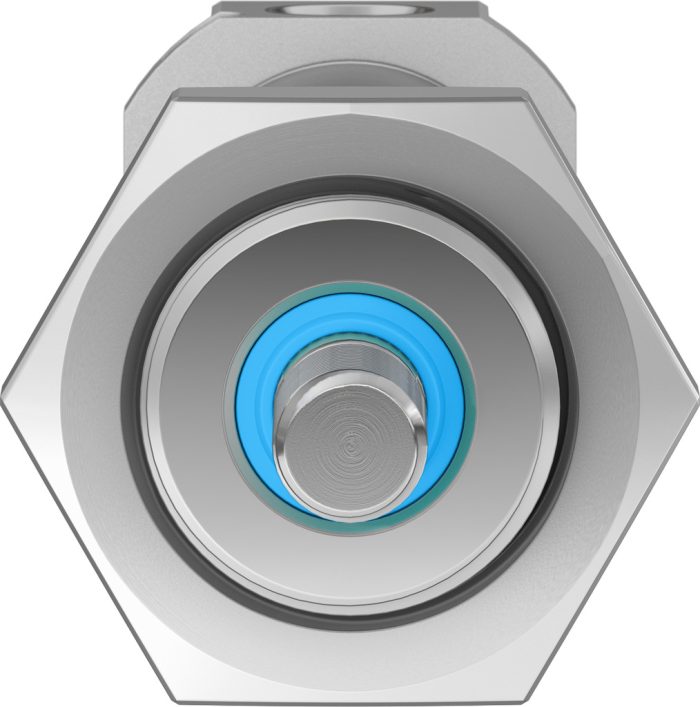

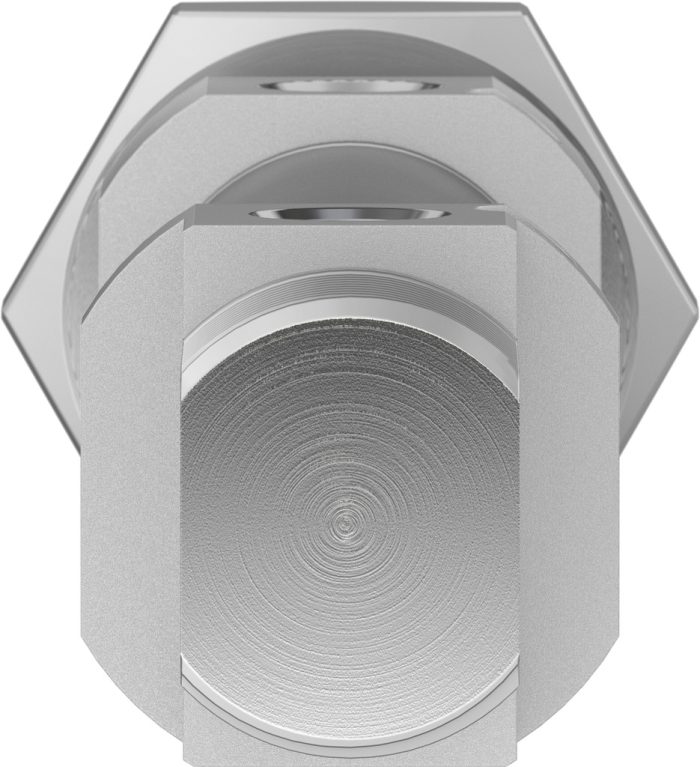

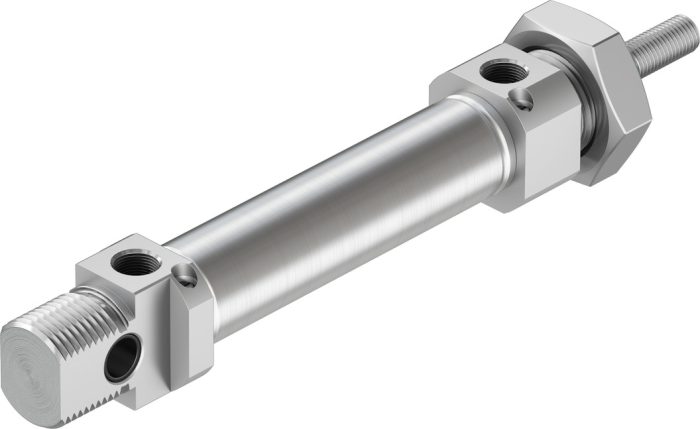

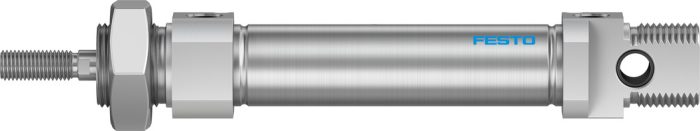

DSNU-20-50-PPV-A – Standart silindir

Açıklama

Strok : 50 mm
Piston çapı : 20 mm
Piston mili diş ölçüsü : M8
Sönümleme : iki taraflı ayarlanabilir pnömatik sönümleme
Montaj konumu : herhangi bir
Karşılık geldiği norm : CETOP RP 52 P ISO 6432
Piston mili ucu : Erkek diş
Tasarım : Piston Piston mili Silindir boru
Konum algılama : yaklaşım sensörü için
Sembol : 00991235
Varyantlar : tek taraflı piston mili
Çalışma basıncı : 0.1 MPa … 1 MPa
Çalışma basıncı : 1 Bar … 10 Bar
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 6
Ortam sıcaklığı : -20 °C … 80 °C
Son konumlarda darbe enerjisi : 0.2 j
Sönümleme uzunluğu : 15 mm
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 158.3 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 188.5 N
0 mm strokta hareketli kütle : 44 Gram
10 mm strok başına hareketli kütle ek yük : 4 Gram
0 mm strokta temel ağırlık : 186.8 Gram
10 mm strok başına ek ağırlık : 7.2 Gram
Montaj türü : aksesuarlarla
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım renksiz eloksallı
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
Silindir borusu malzemesi : yüksek alaşımlı paslanmaz çelik
