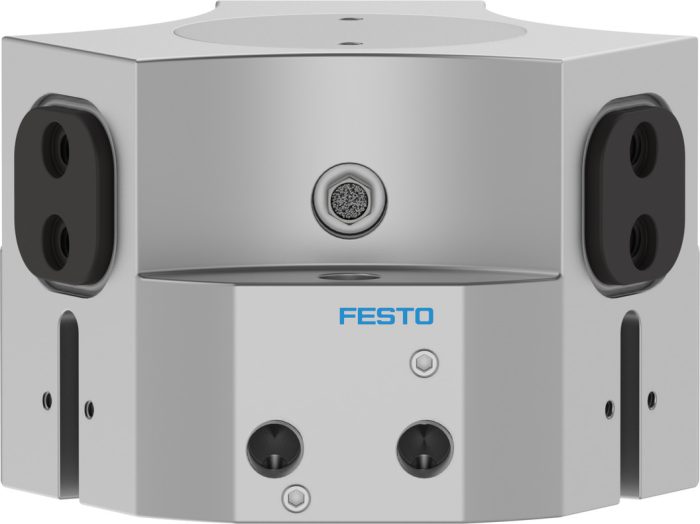

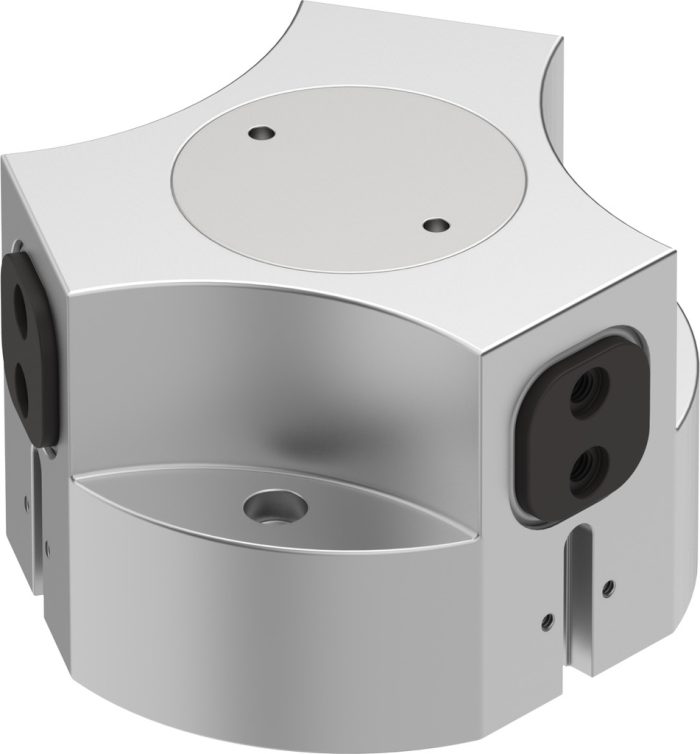

HGDD-63-A – Üç Nokta Tutucu|Üç çeneli tutucu

Açıklama

Boyut : 63
Tutma çenesi başına strok : 10 mm
Maks. değişim doğruluğu : ≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay : ≤0.1 drc
Maks. tutma çenesi boşluğu Sz : ≤0.05 mm
Dönme simetrisi : ≤0.2 mm
Tutucu tekrarlama hassasiyeti : ≤0.05 mm
Tutma çenesi sayısı : 3
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tutucu işlevi : 3 noktalı
Tasarım : Eğik düzlem zorunlu hareket dizesi
Konum algılama : yaklaşım sensörü için
Sembol : 00991894
0,6 MPa’da (6 bar, 87 psi) toplam tutma kuvveti, açma : 1746 N
0,6 MPa’da (6 bar, 87 psi) toplam tutma kuvveti, kapatma : 1659 N
Çalışma basıncı : 3 Bar … 8 Bar
Çalışma basıncı sızdırmazlık havası : 0 Bar … 0.5 Bar
Maks. çalışma frekansı tutucusu : ≤4 hz
0,6 MPa’da (6 bar, 87 psi) min. açma süresi : 115 ms
0,6 MPa’da (6 bar, 87 psi) min. kapanma süresi : 145 ms
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Koruma türü : IP65
Ortam sıcaklığı : 5 °C … 60 °C
0,6 MPa’da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti : 582 N
0,6 MPa’da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti : 553 N
Kütle atalet momenti : 29 000018
Tutma çenesindeki maks. kuvvet Fz statik : 2300 N
Tutma çenesindeki maks. moment Mx statik : 70 Nm
Tutma çenesindeki maks. moment My statik : 45 Nm
Tutma çenesindeki maks. moment Mz statik : 50 Nm
Kılavuz elemanları tekrar yağlama aralığı : 5 scycle
Harici tutma parmağı başına maks. kütle : 440 Gram
Ürün ağırlığı : 2175 Gram
Montaj türü : isteğe bağlı olarak: geçiş deliği ve saplama ile dişi dişli ve saplamalı
Sızdırmazlık havası pnömatik bağlantı : M5
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : yüksek alaşımlı paslanmaz çelik
Gövde malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı
Tutma çenelerii malzemesi : Güçlendirilmiş çelik
