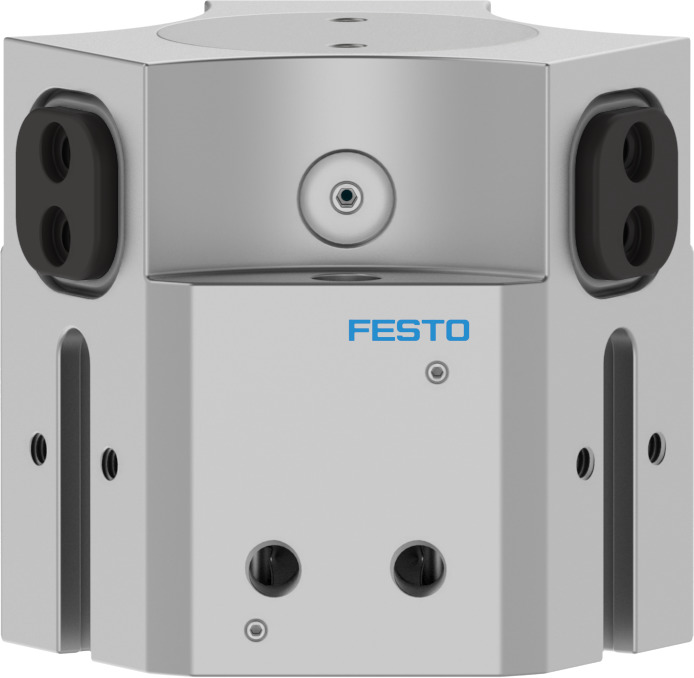

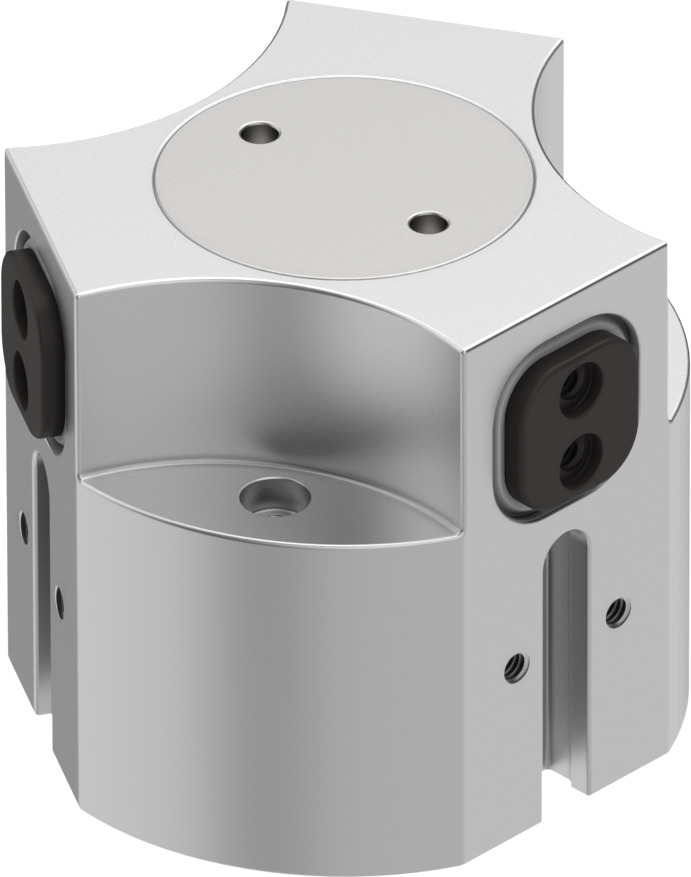

HGDD-35-A-G2 – Üç Nokta Tutucu|Üç çeneli tutucu

Açıklama

Boyut : 35
Tutma çenesi başına strok : 4 mm
Maks. değişim doğruluğu : ≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay : ≤0.1 drc
Maks. tutma çenesi boşluğu Sz : ≤0.05 mm
Dönme simetrisi : ≤0.2 mm
Tutucu tekrarlama hassasiyeti : ≤0.03 mm
Tutma çenesi sayısı : 3
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tutucu işlevi : 3 noktalı
Tutma kuvveti güvencesi : kapanma sırasında
Tasarım : Eğik düzlem zorunlu hareket dizesi
Konum algılama : yaklaşım sensörü için
Sembol : 00991895
Çalışma basıncı : 4 Bar … 8 Bar
Çalışma basıncı sızdırmazlık havası : 0 Bar … 0.5 Bar
Maks. çalışma frekansı tutucusu : ≤4 hz
0,6 MPa’da (6 bar, 87 psi) min. açma süresi : 81 ms
0,6 MPa’da (6 bar, 87 psi) min. kapanma süresi : 42 ms
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Koruma türü : IP65
Ortam sıcaklığı : 5 °C … 60 °C
Kütle atalet momenti : 1.37 000018
Tutma çenesindeki maks. kuvvet Fz statik : 300 N
Tutma çenesindeki maks. moment Mx statik : 12 Nm
Tutma çenesindeki maks. moment My statik : 8 Nm
Tutma çenesindeki maks. moment Mz statik : 8 Nm
Kılavuz elemanları tekrar yağlama aralığı : 5 scycle
Harici tutma parmağı başına maks. kütle : 57 Gram
Ürün ağırlığı : 370 Gram
Montaj türü : isteğe bağlı olarak: geçiş deliği ve saplama ile dişi dişli ve saplamalı
Sızdırmazlık havası pnömatik bağlantı : M3
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : yüksek alaşımlı paslanmaz çelik
Gövde malzemesi : Dövme alüminyum alaşımı, sürgülü eloksallı
Tutma çenelerii malzemesi : Güçlendirilmiş çelik
