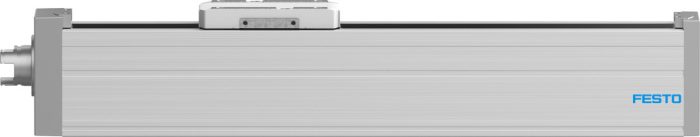

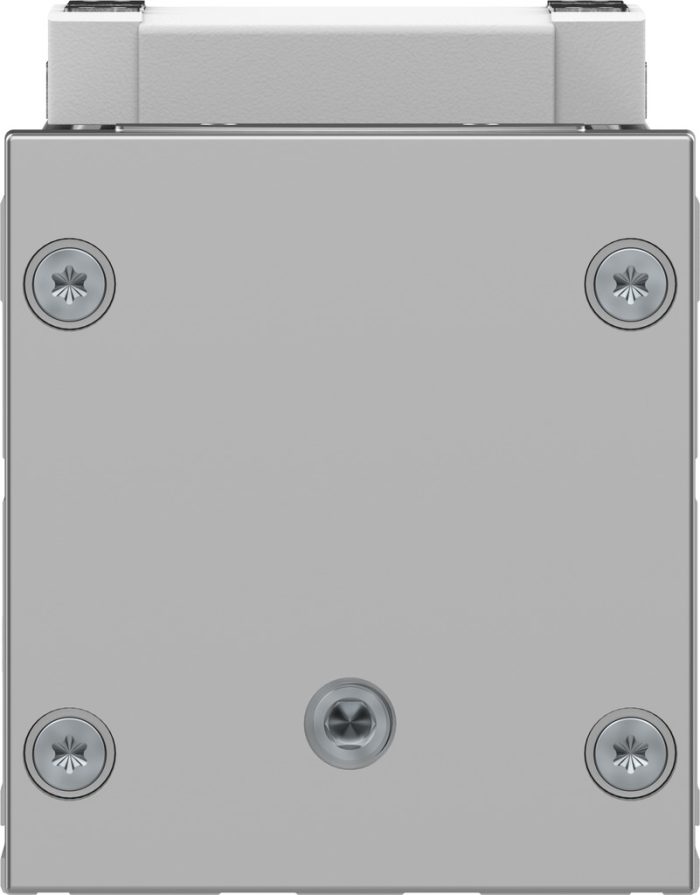

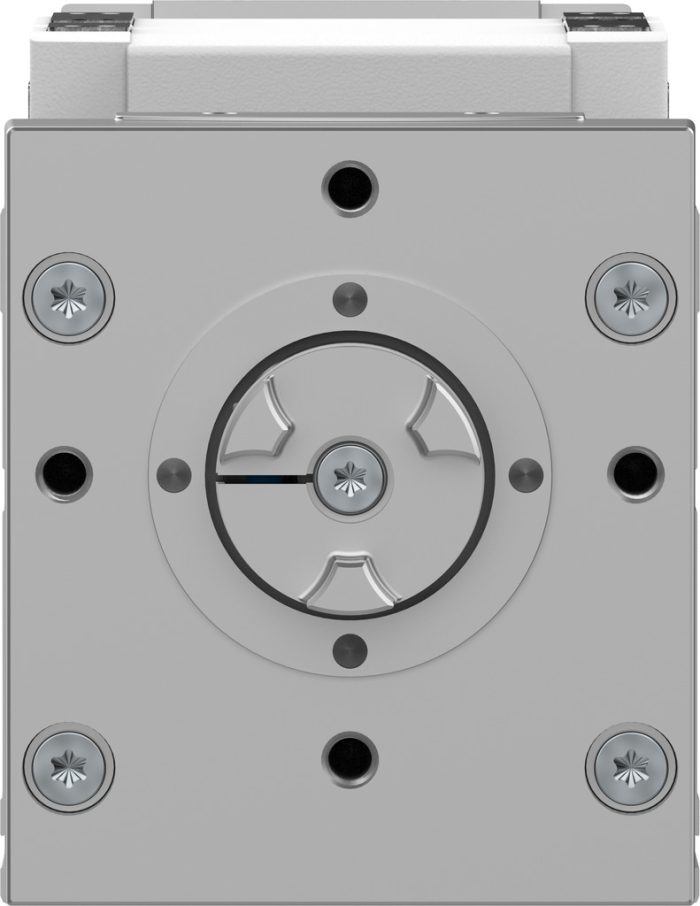

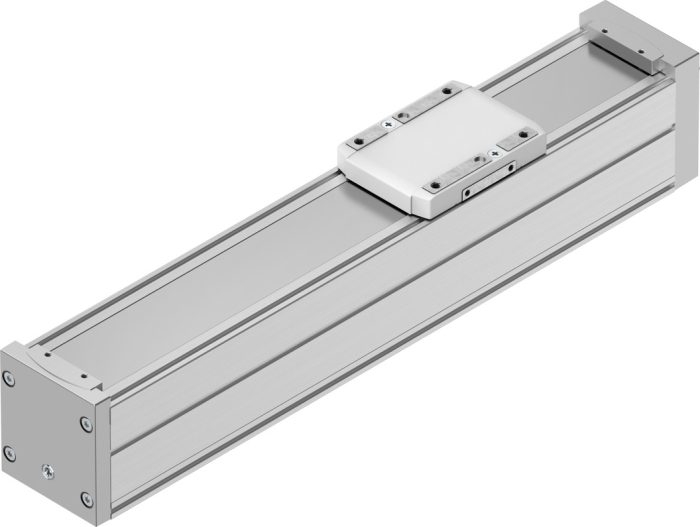

ELGC-BS-KF-80-300-16P – Vidalı eksen

Açıklama

Çalışma stroku : 300 mm
Boyut : 80
Strok rezervi : 0 mm
Ters çevirme boşluğu : 150 µm
Mil çapı : 16 mm
Mil adımı : 16 000058
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektromekanik lineer eksen vidalı mil ile
Motor türü : Step motor Servo motor
Mil tipi : Bilyalı vida mil tahriği
Sembol : 00991211
Konum algılama : yaklaşım sensörü için endüktif sensörler için
Maks. ivmelenme : 15 m/s2
Maks. devir : 3750 1/min
Maks. hız : 1 m/s
Tekrarlama hassasiyeti : ±0,01 mm
Devreye girme süresi : 100%
LABS uygunluğu : VDMA24364 Zone III
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 7
Koruma türü : IP40
Ortam sıcaklığı : 0 °C … 50 °C
Son konumlarda darbe enerjisi : 0.002 j
Hinweis zur Aufprallenergie in den Endlagen : 0,01 m/s maksimum referans hareket hızında
2. derece alan momentleri Iy : 1370000 000057
2. derece alan momentleri Iz : 1660000 000057
Maksimum hareket hızında boşta çalışma torku : 0.396 Nm
Minimum hareket hızında boşta çalışma torku : 0.095 Nm
Maks. kuvvet Fy : 900 N
Maks. kuvvet Fz : 2700 N
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Fy : 5543 N
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Fz : 5543 N
100 km’lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında) : 20400 N
100 km’lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında) : 20400 N
Maks. moment Mx : 59.8 Nm
Maks. moment My : 56.2 Nm
Maks. moment Mz : 56.2 Nm
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Mx : 59.8 Nm
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için My : 56.2 Nm
5000 km hizmet ömrü veya 5 milyon döngü ile kılavuz hesaplaması için Mz : 56.2 Nm
100 km’lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında) : 220 Nm
100 km’lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında) : 207 Nm
100 km’lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında) : 207 Nm
Kızak yüzeyinin kılavuzun merkezine olan mesafesi : 72.5 mm
Tahrik milindeki maks. radyal kuvvet : 500 N
Maks. besleme kuvveti Fx : 350 N
Torsiyon atalet momenti It : 90500 000057
Metre strok başına kütle atalet momenti JH : 0.35257 000018
Kg yük başına kütle atalet momenti JL : 0.064846 000018
Kütle atalet momenti JO : 0.07856 000018
Besleme sabiti : 16 000058
Bakım aralığı : Ömür boyu yağlama
Hareketli kütle : 978 Gram
10 mm strok başına ek ağırlık : 88 Gram
Dinamik sarkma (yük hareketli) : Eksen uzunluğunun %0,05’i, maksimum 0,5 mm
Statik sarkma (duruşta yük) : Eksen uzunluğunun %0,1’i
Aktüatör arayüz kodu : T46
Kapak malzemesi : Alüminyum döküm, boyalı
Profil malzemesi : Dövme alüminyum alaşım, anodize
Malzeme hakkında not : RoHS uyumlu
Kapama bandı malzemesi : yüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesi : Alüminyum döküm, boyalı
Kızak kılavuzu malzemesi : Çelik
Kılavuz rayı malzemesi : Çelik
Kızak malzemesi : Alüminyum pres döküm
Mil somunu malzemesi : Çelik
Mil malzemesi : Çelik
