SOPA-CM2H-R1-HQ6-2P-M12 – Hava boşluğu sensörü

Açıklama

Sembol : 00995372
Ruhsat : RCM işareti c UL us – Tanınan (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
KC işareti : KC-EMC
Malzeme hakkında not : RoHS uyumlu
Algılama boyutu : Mesafe
Ölçüm prensibi : pnömatik
Algılama aralığı : 20 µm … 200 µm
Çalışma basıncı : 4 Bar … 7 Bar
Besleme basıncı : 0.8 Bar … 1.6 Bar
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Ortam sıcaklığı : 0 °C … 50 °C
Tekrarlama hassasiyeti ± µm : 2.5 µm
Anahtarlama çıkışı : 2xPNP
Anahtarlama fonksiyonu : Pencere karşılaştırıcı Değişken histerezisli eşik değer
Anahtarlama elemanı işlevi : Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt
Maks. çıkış akımı : 100 mA
Kısa devre dayanımı : evet
Çalışma gerilimi aralığı DC : 22.8 V … 26.4 V
Maks. akım tüketimi : 600 mA
Ters polarite koruması : tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü : Soket
Elektrik bağlantısı 1, bağlantı teknolojisi : M12x1, EN 61076-2-101’e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı : 5
Elektrik bağlantısı 1, montaj türü : Vida kilidi

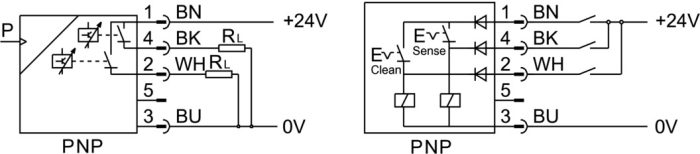

Elektrik bağlantısı 1, bağlantı şeması : 00991172
Montaj türü : isteğe bağlı olarak: geçiş deliği ile şapka raylı duvar/yüzey tutucu ile
Pnömatik bağlantı : QS-6
Ürün ağırlığı : 570 Gram
Gövde malzemesi : Eloksallı alüminyum PA takviyeli
Gösterge türü : Çok renkli LCD ışık
Ayar seçenekleri : Öğretmek ekran ve butonlar aracılığıyla
Manipülasyon koruması : elektronik kilit
Koruma türü : IP65
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-C1-L
