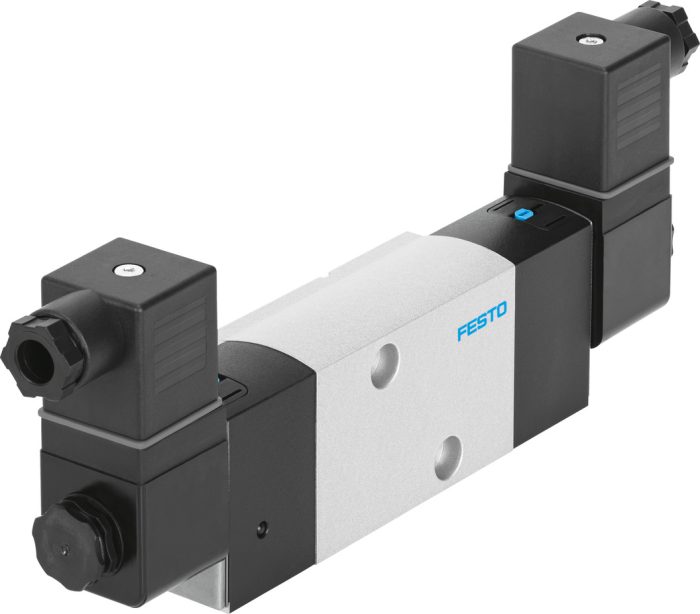

VSNC-F-B52-D-G14-FN-1A1-EX4-A – Selenoid valf

Açıklama

Valf fonksiyonu : 5/2 çift bobinli
Çalıştırma türü : elektrikli
Yapı genişliği : 32 mm
Standart anma debisi : 1350 l/min

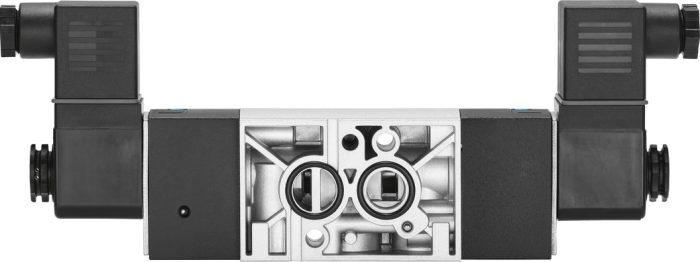

Pnömatik çalışma bağlantısı : NAMUR bağlantı şeması
Çalışma gerilimi : 24V DC
Çalışma basıncı : 0.15 MPa … 0.8 MPa
Çalışma basıncı : 1.5 Bar … 8 Bar
Tasarım : Piston sürgüsü
AB dışında patlamaya karşı koruma onayı : EPL Db (IEC-EX) EPL Ga (IEC-EX)
Sertifikayi düzenleyen kuruluş : DNVGL-TAA000011J
ATEX kategorisi, gaz : II 2G
ATEX kategorisi, toz : II 2D
Ex ateşleme koruma sınıfı : Ex ia IIC T6 Ga
Ex ateşleme koruma sınıfı, toz : Ex t IIIC T80°C Db
Ex ortam sıcaklığı : -40°C <= Ta <= +50°C Koruma türü : IP65 soketli IEC 60529'a göre Hava tahliye fonksiyonu : kısılabilir Sızdırmazlık prensibi : yumuşak Montaj konumu : herhangi bir Karşılık geldiği norm : VDI/VDE 3845 (NAMUR) Manuel kumanda : kilitlemeli basmalı Kontrol türü : pilot kumandalı Pilot hava beslemesi : dahili Akış yönü : tersine çevrilemez Sembol : 00991005 Örtüşme : pozitif kapsama Sinyal durumu göstergesi : aksesuarlarla b değeri : 0.4 C değeri : 5.6 000022 Değiştirme anahtarlama süresi : 20 ms Devreye girme süresi : 100% Maks. giriş gerilimi Ui : 28 V Maks. giriş akımı Ii : 115 mA İzin verilen gerilim dalgalanmaları : +/- 10% Patlamaya karşı koruma : Sertifikadaki notu dikkate alın Zone 0 (IEC-EX) Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 21 (IEC-EX) Zone 22 (ATEX) İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli) Korozyon direnci sınıfı KBK : 2 - orta derece korozyona maruziyet LABS uygunluğu : VDMA24364-B2-L Akışkan sıcaklığı : -20 °C ... 60 °C Ortam sıcaklığı : -20 °C ... 60 °C Ürün ağırlığı : 685 Gram Elektrik bağlantısı : A formu EN 175301-803 uyarınca Montaj türü : geçiş deliği ile Havalandırma açıklığı bağlantı : toplanmadı Pnömatik bağlantı 1 : G1/4 Pnömatik bağlantı 2 : NAMUR bağlantı şeması Pnömatik bağlantı 3 : G1/4 Pnömatik bağlantı 4 : NAMUR bağlantı şeması Pnömatik bağlantı 5 : G1/4 Malzeme hakkında not : RoHS uyumlu Sızdırmazlık elemanları malzemesi : NBR Gövde malzemesi : Dövme alüminyum alaşım Vida malzemesi : Çelik, galvanize
